1 fas 220V AC Drive VFD

WCE: s SCK300-serie-enheter är högpresterande, multifunktionella enheter designade för industriell automatisering, allmänt används i fläktar, pumpar, transportband, krossar och annan utrustning. Dess kärna antar avancerad vektorkontrollteknologi, som har egenskaperna för höghastighetsregleringsprecision, energibesparing och hög effektivitet, stabil drift etc. och kan tillgodose behoven i olika industriella scenarier. Vi har också gjort anpassade lösningar för mobila krossskåpskåp, som fungerar perfekt på många ställen över hela landet.

Produktparameter (specifikation)

Produktfunktion

● I/O -funktioner

◆ Ingångsspänningsområde: 220V/380V/660V ± 15%

◆ Ingångsfrekvensområde: 47 ~ 63Hz

◆ Utgångsspänningsområde: 0 ~ Klassad ingångsspänning

Utgångsfrekvensområde: 0 ~ 400Hz

● Funktionella funktioner

◆ Frekvensinställningsläge: Digital inställning, analog inställning, seriell kommunikationsinställning, multi-hastighet, PID-inställning, etc.

◆ PID -kontrollfunktion

◆ Multi-hastighetskontrollfunktion: 16 hastighetskontroll

◆ Svängfrekvenskontrollfunktion

◆ Omedelbar strömavbrott utan att stoppa funktionen

◆ Snabb/jognyckelfunktion: Multifunktion på genvägsnyckel fritt definierad av användare

Ep

◆ Ge upp till 25 typer av felskyddsfunktioner: över ström, över spänning, under spänning, över temperatur, fasförlust, överbelastning och andra skyddsfunktioner

● Perifera gränssnittsfunktioner

◆ Programmerbar digital ingång: 8 ingång

◆ Programmerbar analog ingång: AI1: 0 ~ 10V ingång, AI2: 0 ~ 10V eller 0 ~ 20mA ingång

◆ Öppen samlarutgång: 1 utgång

◆ Reläutgång: 2 utgångar

◆ Analog utgång: 2 utgångar, 0/4 ~ 20mA respektive 0 ~ 10V

● Tekniska prestandaegenskaper

◆ Kontrollläge: Ingen PG -vektorkontroll, v/f -kontroll, vridmomentkontroll.

◆ Överbelastningskapacitet: 150% nominell ström 60 -talet; 180% betygsatt nuvarande 10 -tal

◆ Starta vridmoment: Ingen PG -vektorkontroll: 0,5Hz/150% (SVC)

◆ Hastighetsförhållande: Ingen PG -vektorkontroll: 1: 100

Produktansökan

Produkter kan användas i gruvdrift, fläktar, pumpar, ny energiutrustning och andra tillfällen.

Fältbevattning

Vid jordbruksbevattning är VFD för konstant tryckvattenförsörjning nästan standard. Först och främst, i processen med att starta pumpen, kan VFD gradvis öka sin driftsfrekvens, så att pumpen kan löpa långsamt, så att vattnet inte orsakar för mycket påverkan på rörledningen. VFD kan sedan användas i samband med en fjärrtrycksmätare eller trycksensor för att utjämna trycket i våra rör. Slutligen kan VFD kontrollera tryckskyddsrörledningen, men också genom sin egen överbelastning, underbelastning, övertryck, undertrycksskydd för att minska pumpen.

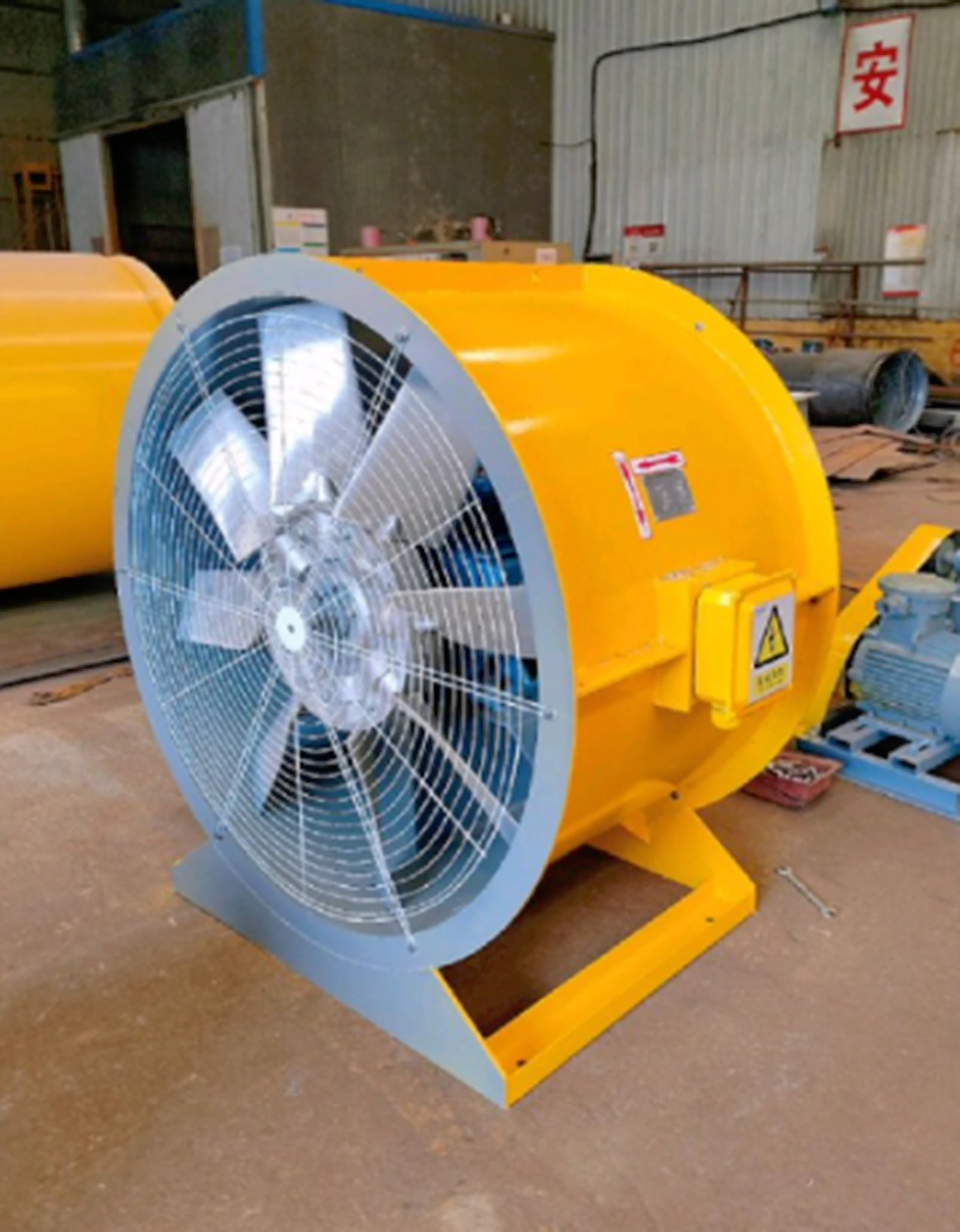

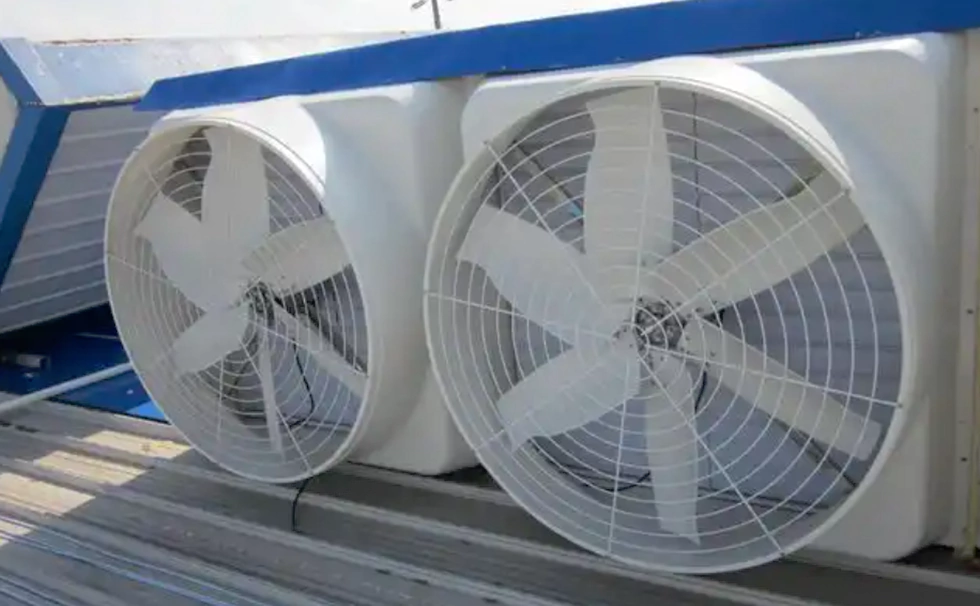

Fans

Tillämpningen av frekvensomvandlare inom fansen minskar inte bara energiförbrukningen, utan förbättrar också systemets noggrannhet och automatiseringsnivå genom intelligent kontroll. WCE: s SCK300 -serie, med sin höga kompatibilitet och energibesparande algoritmer, kan täcka de olika behoven hos små ventilatorer till stora industriella fans, vilket hjälper företag att uppnå grön och effektiv produktion.

Produktionsdetaljer

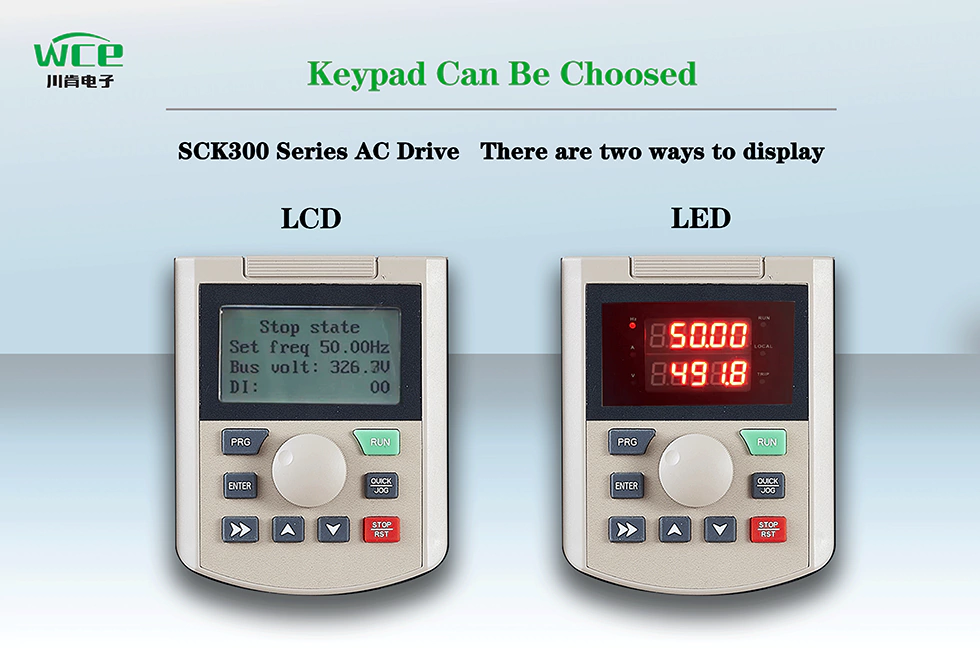

LCD visar flera språktext och grafik, LED -visningsnummer, mer intuitivt, enligt dina preferenser

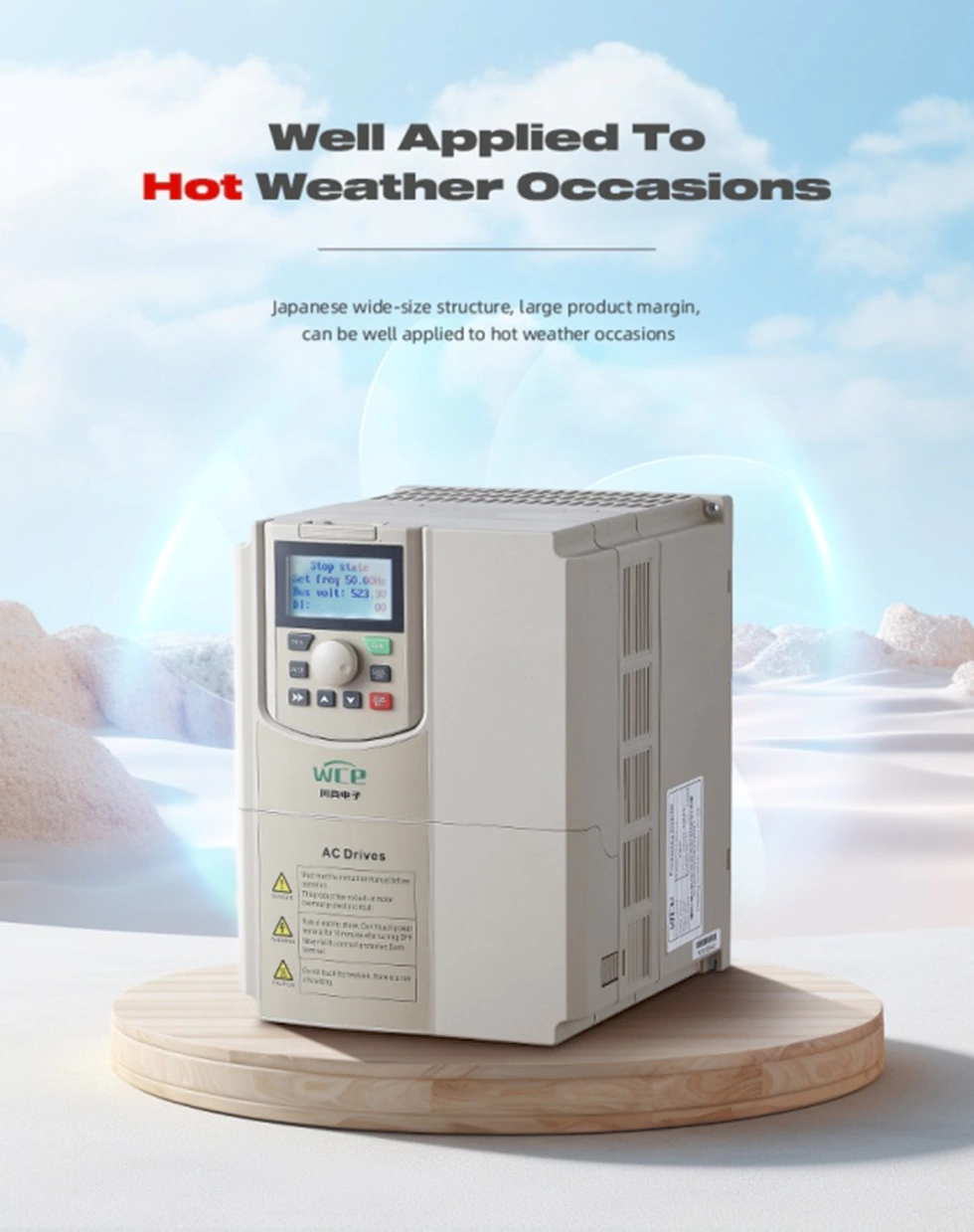

VFD -volymen är stor struktur, större radiator, produktutnyttjandehastighet, kan fungera normalt i varm miljö som tropisk.

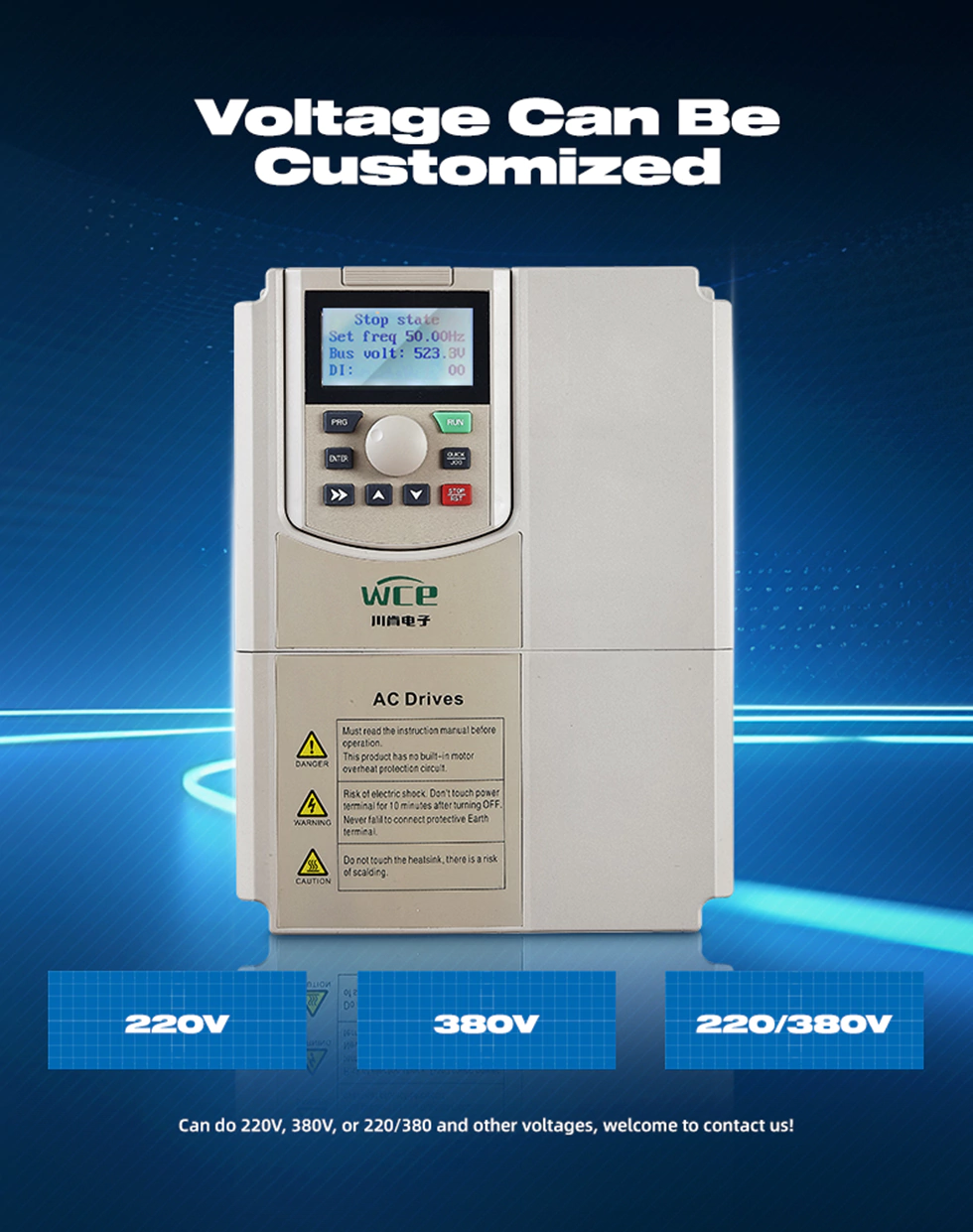

Olika typer av ingångs- och utgångslägen kan anpassas:

1.3P 380V Ingång till 3P 380V -utgång.

2. 3P220V Ingång till 3P220V -utgång.

3. 3P660V Ingång till 3P660V -utgång.

4. 1P220V Ingång till 3P 380V -utgång.

5. 1P220V Ingång till 3P220V -utgång.

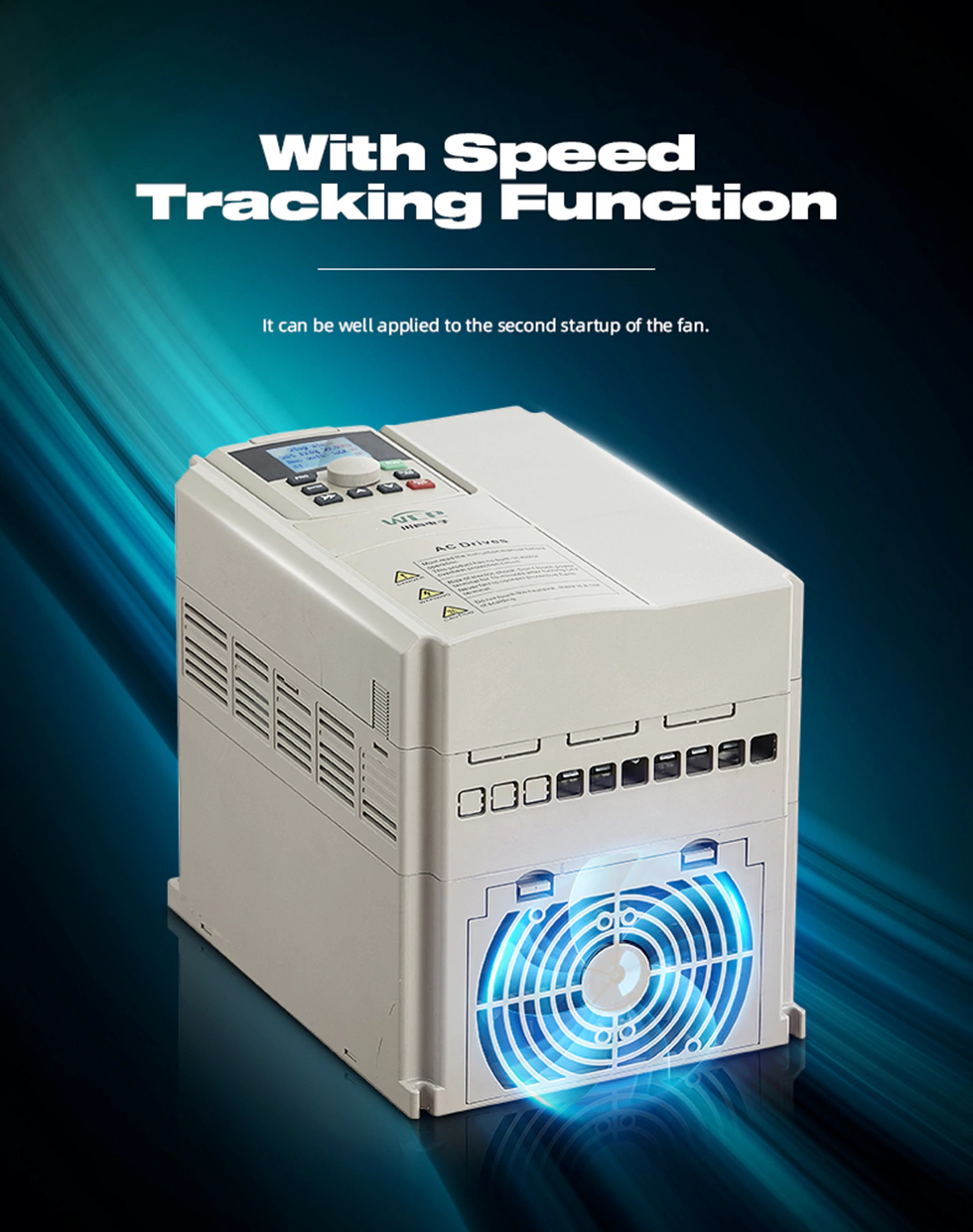

Med hastighetsspårningsfunktion kan bättre dubbla start.

Den levereras med Modbus RTU -kommunikation och kan också implementera Modbus TCP, PRPFIBUS och PROFINET genom att lägga till expansionskort.

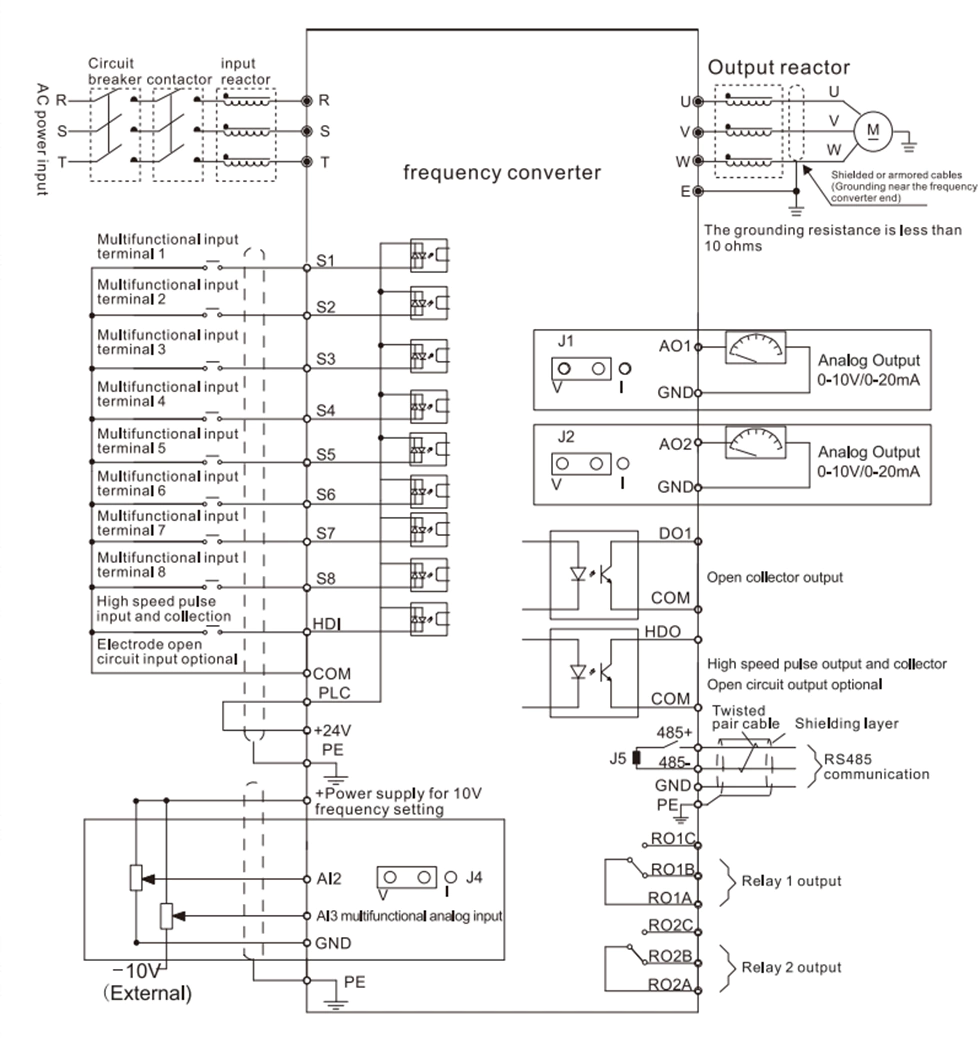

VFD -kopplingsdiagram.
