Enkel felsökning för VFD - IGBT 、 RECTIFIER BRIDGE

Varning:

Innan mätningen är det nödvändigt att se till att VFD är avstängd och kraftledarna r, s, t och utgångslinjer u, v, w avlägsnas. Först efter mätning av P+/N- och det finns ingen likspänning kan operationen utföras!

Mät rektormodulen för VFD:

Ställ först multimetern till "Diode" -läget och använd sedan de röda och svarta testledarna för multimetern för att följa stegen nedan för detektion:

För det andra, tryck vid den positiva terminalen P (+) för DC -bussen med den svarta testledningen och berör R, S och T i följd med den röda testledningen. Registrera de visade värdena på multimetern.

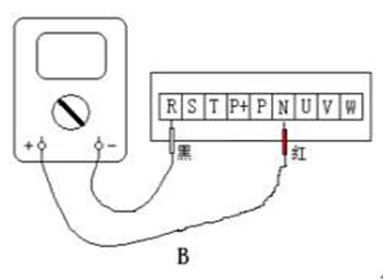

För det tredje, vidrör sedan den röda testet till den negativa terminalen N (-) för DC-bussen och vidrör det svarta testet till R, S och T i sekvens och registrera multimeterns visningsvärde.

För det fjärde, om de visade värdena för den sjätte mätningen är i princip balanserade, indikerar det att det inte finns några problem med rättegången till VFD. Annars skadas korrigeringsmodulen vid motsvarande position.

Mät IGBT -modulen för VFD:

Ställ först multimetern till "Diode" -läget och använd sedan de röda och svarta testledarna för multimetern för att följa stegen nedan för detektion:

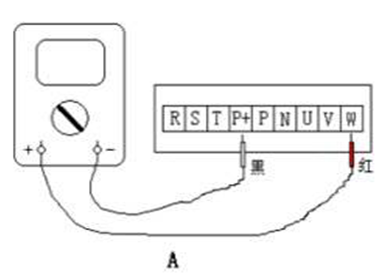

För det andra, tryck vid den positiva terminalen P (+) för DC -bussen med den svarta testledningen och berör U, V och W i följd med den röda testledningen. Registrera de visade värdena på multimetern.

För det tredje, vidrör sedan det röda testet till den negativa terminalen N (-) för DC-bussen och vidrör det svarta testet till U, V och W i följd och registrera multimeterns visningsvärde.

För det fjärde, om de visade värdena för den sjätte mätningen är i princip balanserade, indikerar det att det inte finns några problem med IGBT -inverteraren av VFD. Annars skadas IGBT -inverteraren vid motsvarande position.
