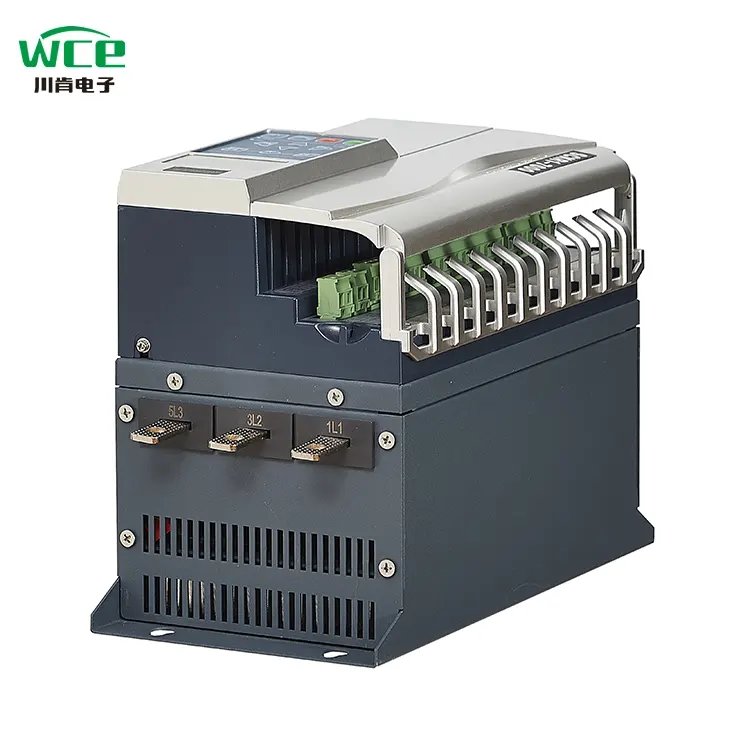

11kw 15kw 22kw 380V inbyggd bypass mjuk starter

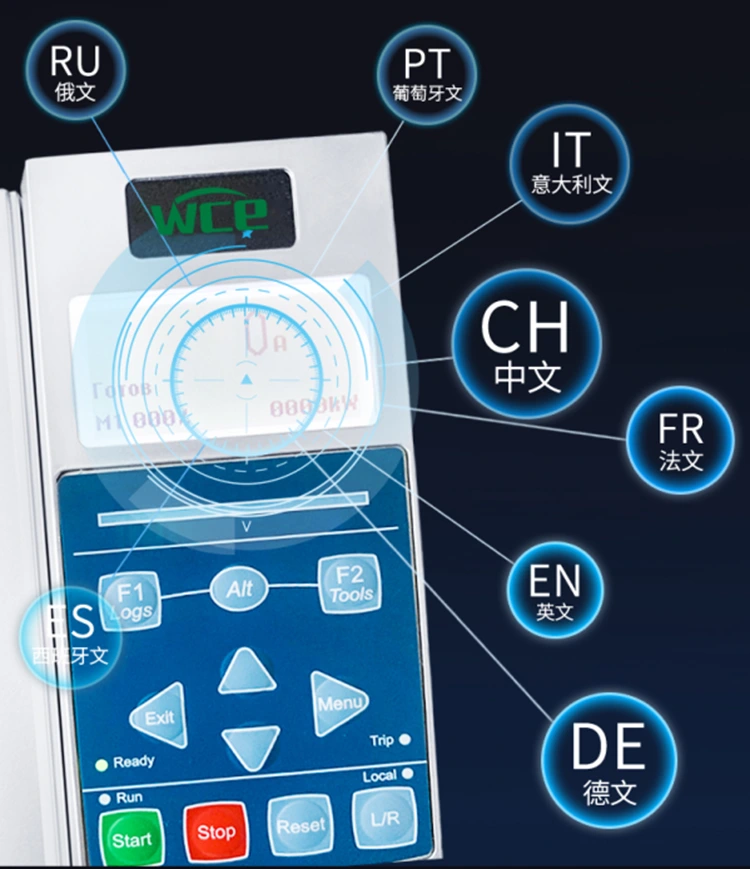

Intelligent interaktion och bekväm drift: Soft Starters 7000 -serien är utrustade med LCD -flytande kristallskärmar, med en enkel och intuitiv gränssnittsdesign och en smidig och bekväm driftsupplevelse. Systemet är utrustat med en 8-språklig visningsfunktion och stöder anpassa specifika nationella språk, helt uppfyller användarnas behov i olika regioner.

Multikommunikation och fjärrintelligent kontroll:Den är utrustad med standardmodbus 485 -kommunikationsfunktionen och stöder också anpassade kommunikationsmetoder som Siemens Profibus -protokoll och mobiltelefonapp, hjälper användare att uppnå effektiv fjärrfelsökning och exakt kontroll och bryta de rumsliga begränsningarna.

Enastående prestanda och långvarig hållbarhet: Utrustad med en helt ny anpassad DC-kontaktor, jämfört med vanliga AC-kontaktorer, dess prestanda förbättras med 3 gånger, värmen minskas med 2,6 gånger, säkerheten förbättras med 25%, energibesparande effektivitet når 20%och livslängden överstiger 100 000 gånger, vilket ger tillförlitlig garanti för den stabila driften av utrustningen.

Effektiv värmeavledning och stabil drift:Utrustad med en 24V höghastighets-DC-fläkt och en innovativ 360 ° All-Round Heat Dispipation Design, ger den stark vindkraft, vilket säkerställer att utrustningen upprätthåller ett bra värmeavsläppstillstånd och stabil prestanda under hela drift.

Djupt samarbete och kvalitetsuppgradering: Vi har nått ett djupt samarbete med Hubei Taiji, ett inhemskt listat företag och antagit anpassade moduler och tyristorer, som skiljer sig från de gemensamma modulerna på marknaden. Detta förbättrar belastningskapaciteten avsevärt och lägger en solid grund för den effektiva driften av utrustningen.

Strömlinjeformad design, kostnadsbesparingar:Inget behov av att installera externa förbikopplingskontaktorer, effektivt spara installationsutrymme, minska kabelkostnaderna, förenkla installationsprocessen och göra installationen mer bekväm och snabbare.

Innovativ kontroll, enkel start: Jämfört med konventionella mjuka startare har en ny fyrkantig vridmomentstartmetod lagts till, vilket ger ett större startmoment, uppnår enkel och smidig start och anpassar sig till mer komplexa arbetsförhållanden.

Realtidsövervakning, säkerhetssäkring:Utrustad med en PT100 -ingångsterminal kan den övervaka motortemperaturen i realtid, omedelbart förstå motorns driftsstatus, förhindra effektivt fel orsakade av onormal temperatur och säkerställa en säker drift av motorn.

Humaniserad design, orofri installation: Den antar plug-and-pull-kontrollterminalblock, vilket gör installation och drift enkel och bekväm. Koppla bara ur terminalblocken för att slutföra ledningarna och sedan återinföra dem, vilket förbättrar installationseffektiviteten kraftigt.

Simuleringstest, tillförlitlig verifiering: Den är utrustad med operationssimuleringsfunktion. Även när huvudkretsen för den mjuka startaren inte är ansluten till strömförsörjningsspänningen, kan den simulera motorns start, körning och stoppprocess, vilket snabbt bekräftar om arbetstillståndet för den mjuka startens egna komponenter är normalt.

Nödstöd och kontinuerlig drift: En nödstartfunktion har lagts till. Även i händelse av en plötslig nedbrytning av en fas av tyristorn kan den mjuka startaren fortfarande upprätthålla normal drift, vilket säkerställer kontinuerlig drift av nyckelutrustning och minskar risken för avstängning.

Produktparameter (specifikation)

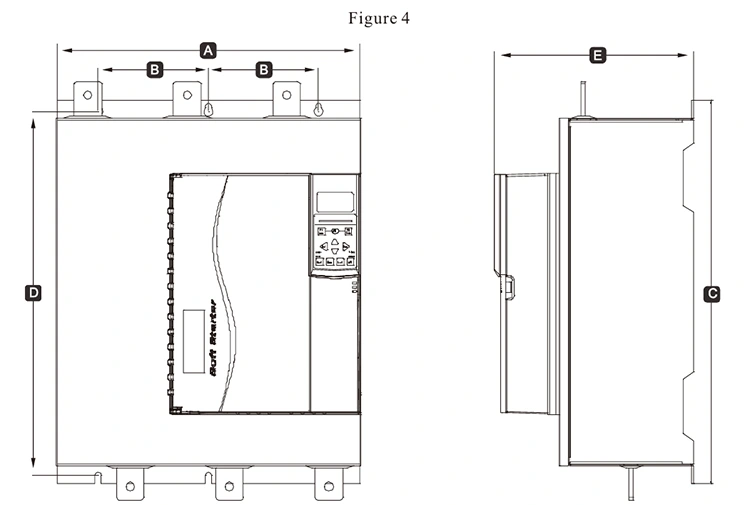

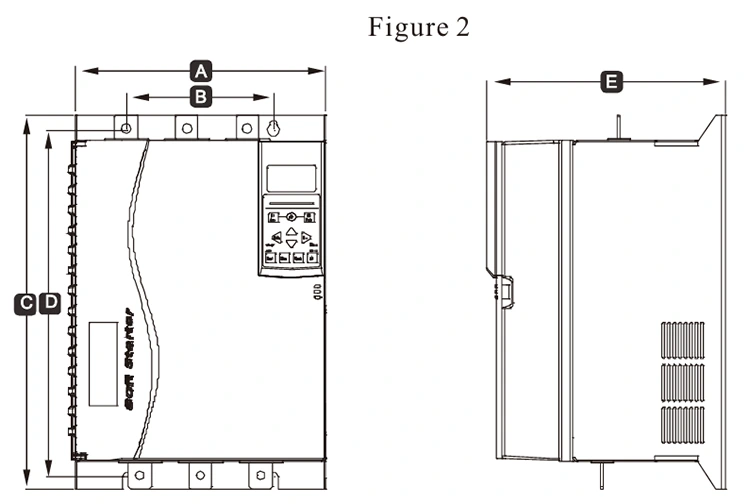

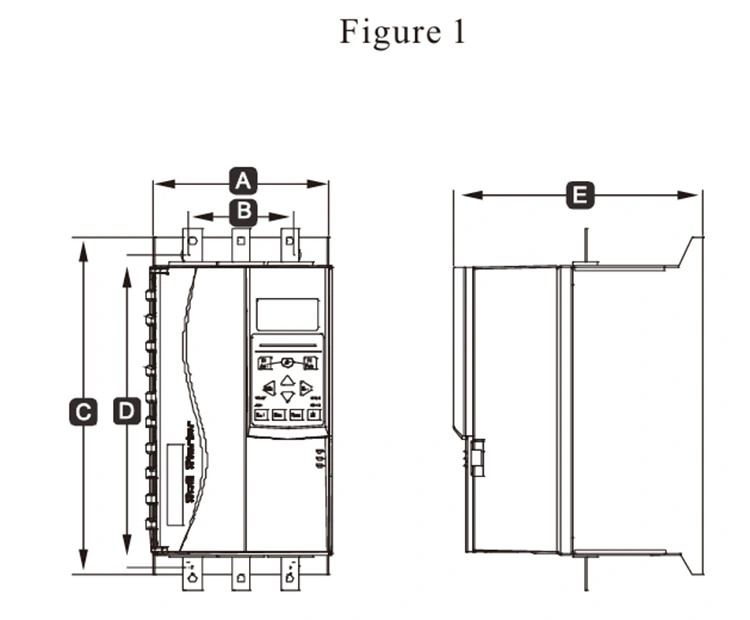

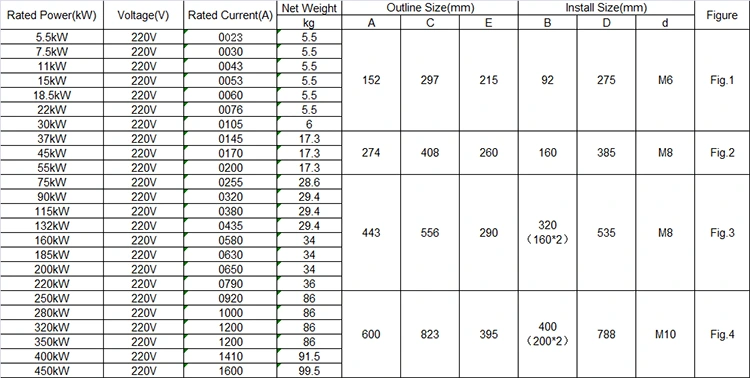

Storlek, vikt och ström på 220V

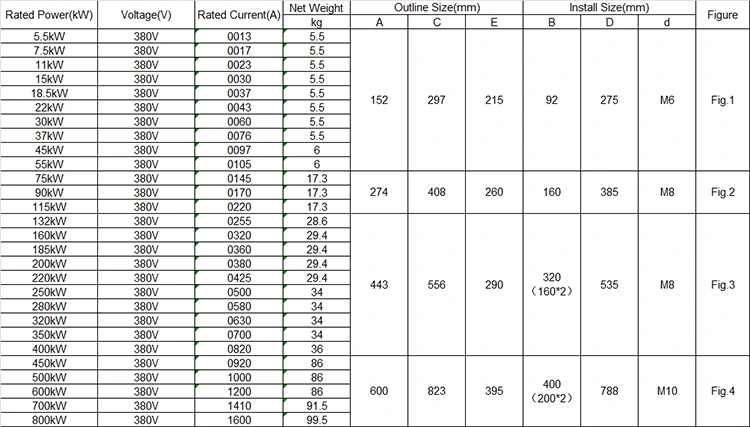

Storlek, vikt och ström på 380V

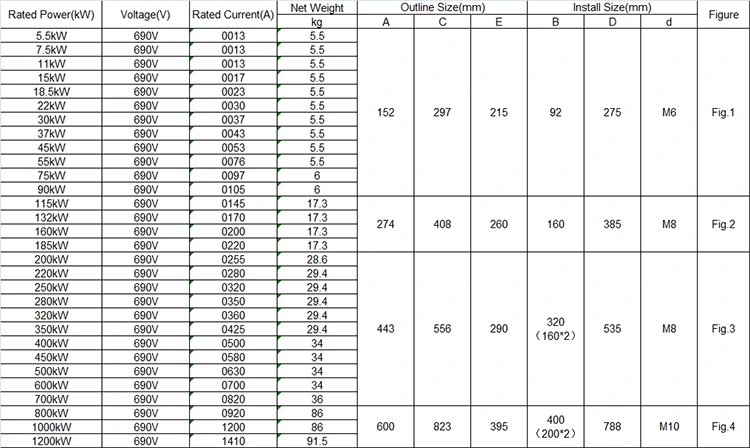

Storlek, vikt och ström på 690V

Produktfunktion

1. Kommunikationsfunktion

Levereras med Modbus RTU -kommunikation, profibus och profinet -kommunikation kan läggas till genom att lägga till expansionskort.

2, kan vara externt tangentbord +4 rader LCD -skärm

Tangentbordet kan snabbt sättas in och tas bort för att tillgodose behoven hos fjärrdrift.

3, mer omfattande motorskyddsfunktion

Överspänningsskydd, undervolstskydd, överströmsskydd, överbelastningsskydd, skydd av underbelastning, fasförlustskydd, förbikopplingsfel, tyristorfel, trefas nuvarande obalans, överhettningsskydd, etc.

4, brett strömförsörjningsspänningsområde

Möt den huvudsakliga spänningen för strömförsörjning på 220-690V allmänt syfte.

5. pluggbara terminaler

En uppsättning kommunikationsterminaler, fem grupper av digitala ingångsterminaler, en uppsättning analog utgång, tre uppsättningar av programmerbara reläer ， motoriska termistorterminaler och PT100 -temperaturterminaler.

◆ Tre-fas strömförsörjning: AC220V, AC380V, AC690V ± 10%

◆ Klassad ström: 13A-1600A,

◆ Tillämplig motor: Allmänna ekorre -bur -AC -asynkronmotor

◆ Startläge: Spänningsramp, nuvarande ramp, vridmoment

◆ Parkeringsläge: Mjukt stopp, fritt stopp ， bromsstopp, adaptivt stopp.

◆ Logisk ingång: Impedans 1,8kΩ, Power +24V

◆ Startfrekvens: Det rekommenderas att starta högst 10 gånger per timme

◆ Skyddsnivå: IP20

◆ Kylläge: Luftkylning

◆ Installationsläge: vägghängning

◆ Miljöförhållanden: Höjden överstiger 2000 meter, kapaciteten bör minskas i enlighet därmed och omgivningstemperaturen är mellan -10 och +40 ° C

Motsvarande luftfuktighet överstiger inte 95%(20 ℃ ± 5 ℃), ingen brandfarlig, explosiv, frätande gas, inget ledande damm, inomhusinstallation, bra ventilation, vibration mindre än 0,5 g

Produktansökan

Produkter kan användas i metallurgi och kemisk industri, kompressorer, kranar, kommunala tekniska tillfällen.

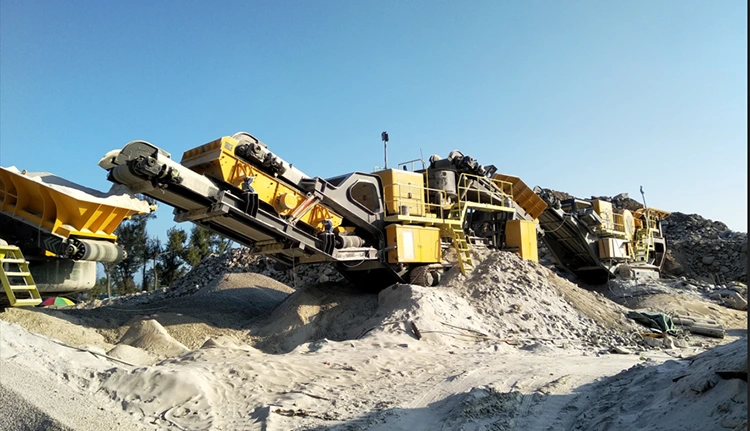

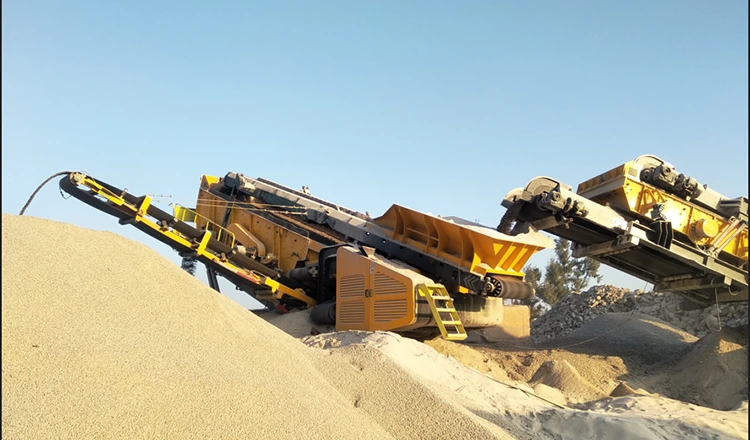

Kross, sorterar stenar i olika storlekar.

Online Soft Starter används allmänt i krossindustrin, den kan användas i Impact Crusher, Jaw Crusher, Cone Crusher, Hammer Crusher och så vidare. Kan användas på högeffektvärd, minska startströmmen, minska den mekaniska påverkan. Den mjuka startaren kan automatiskt justera motorens utgångseffekt enligt krossens faktiska belastning. När krossen är i no-load eller lätt belastning, minskar den mjuka startaren spänningen och strömmen på motorn, så att motorn går vid en lägre effekt för att uppnå energibesparingens syfte. Enligt statistiken, efter att ha använt den mjuka startaren, kan krossens energiförbrukning minskas med cirka 10%-30%.

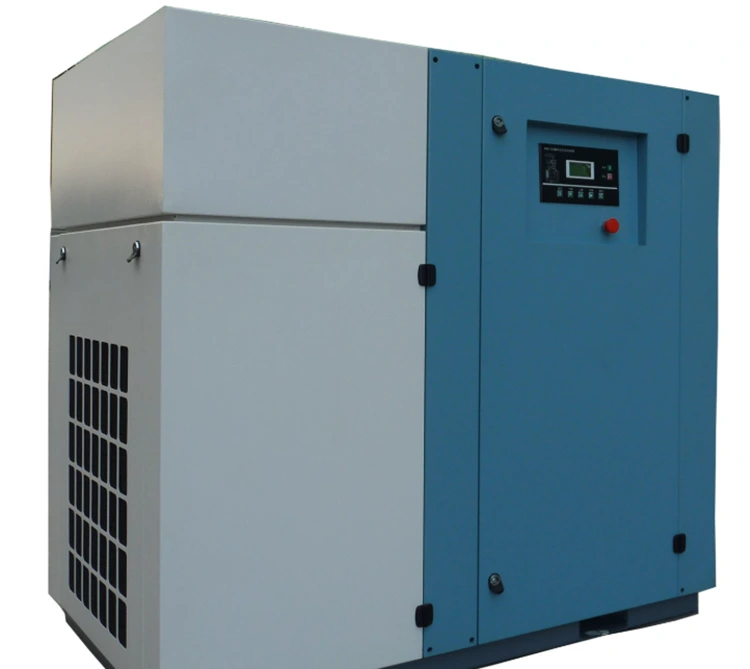

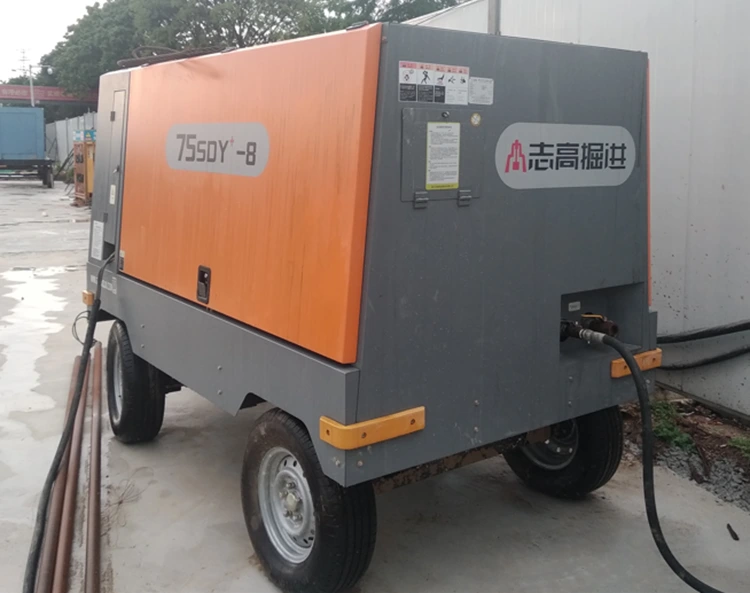

Luftkompressor

Air Compressor Soft Starter är en speciell mjuk starter skräddarsydd för olika luftkompressorer. Att installera en mjuk start på luftkompressorn kan göra lufttillförseltrycket stabilt, och genom tryckregulatorn kan luftkompressorn fortsätta arbeta under det inställda tryckvärdet, trycket är stabilt och pålitligt och trycket kan vara tröjande inställning och justerbar när som helst. Motor För att uppnå mjuk start kommer kompressorens livslängd och underhållscykel att förlängas kraftigt. Luftkompressorns avgasvolym styrs av luftkompressorhastigheten, luftventilplattan i cylindern öppnas inte längre upprepade gånger, och arbetsförhållandena som ventilsätet och fjädern förbättras kraftigt, vilket undviker det kraftiga flödet och påverkan av högtemperatur och högtrycksgas och minskar underhållsbelastningen.

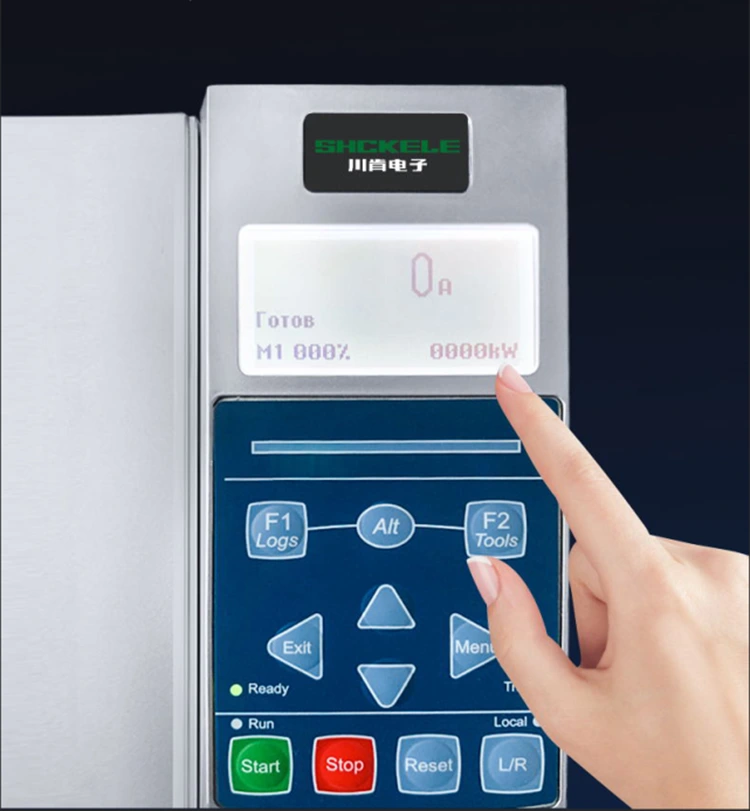

Högupplöst LCD-fyra-linjesplay, lätt att använda. Den levereras med flera nationella språkskärmar och kan anpassas vid behov. Tangentbordet är pluggbart och enkelt att flytta.

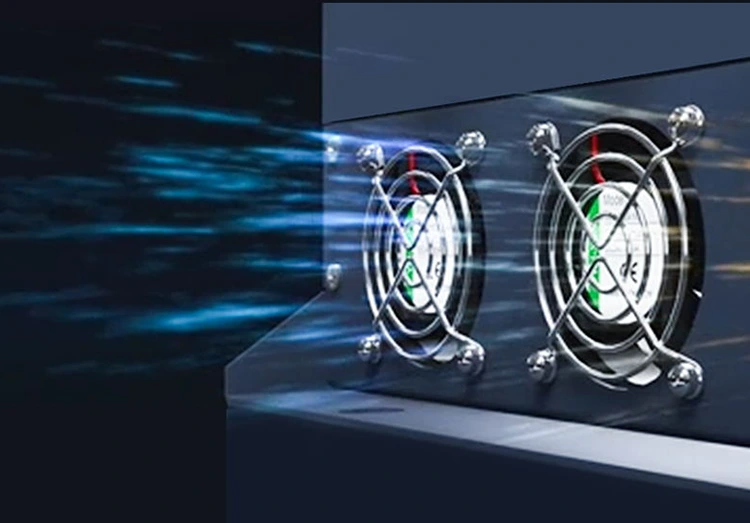

Tyristorn med en inre bypass mjuk start fungerar bara under start och byter till kontaktorn under drift, så att den genererar mindre värme. Men vi installerade fortfarande en fläkt för att kyla kontaktören. Installera en fläkt för att svalna den. Alla 75 kW och över 7000-seriens mjuka startare är utrustade med 24V höghastighets DC-fläktar, vilket ger 360 ° All-runda värmeavledning och starkare vindkraft. Det minskar inte bara oväntade avstängningar orsakade av överhettning, utan förlänger också den mjuka startens livslängd.

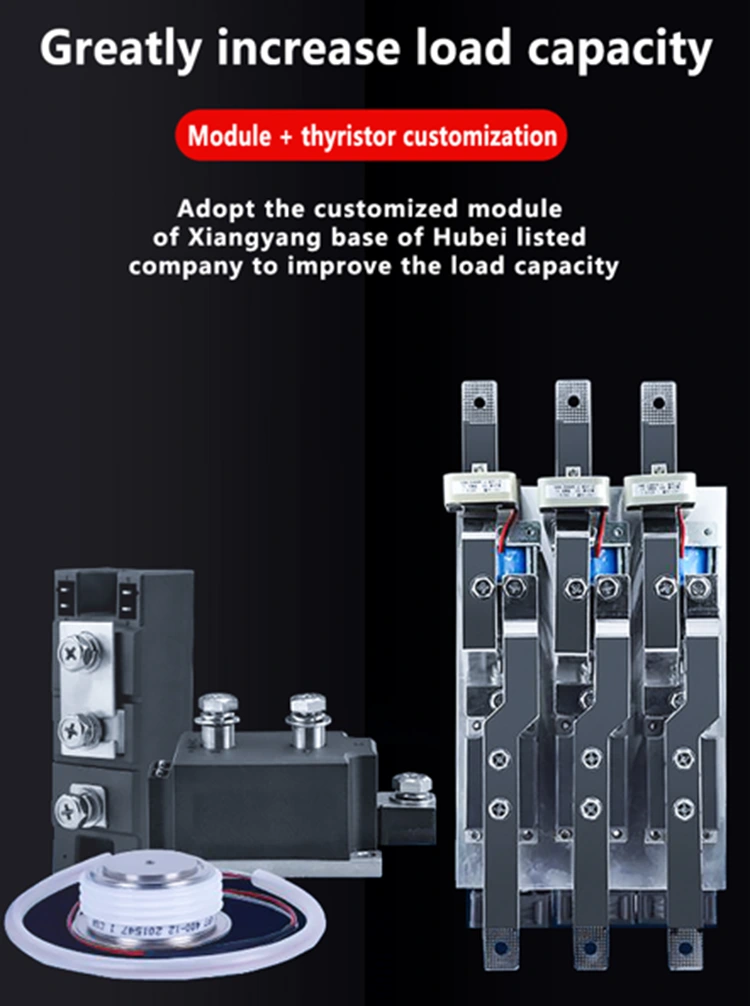

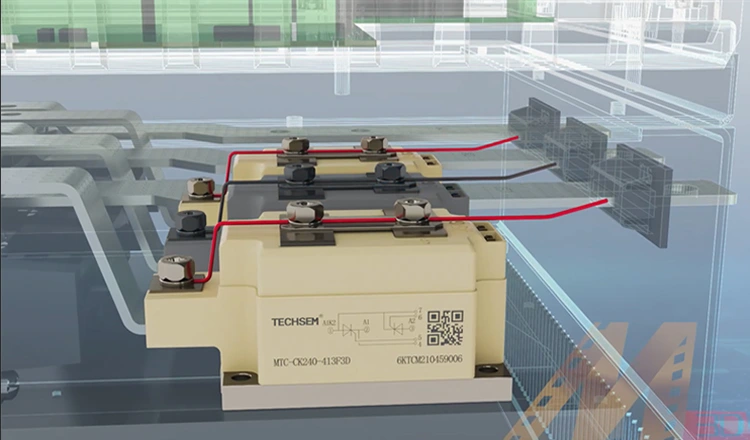

Vi har djupt samarbete med Hubei Taiji, ett inhemskt listat företag och använder anpassade moduler och tyristorer, annorlunda än de generiska modulerna som levereras på marknaden, för att förbättra lastkapaciteten. Våra DC -kontaktorer är också speciellt anpassade, alla med silverkontakter. Kontakternas kontaktyta är större och kan uppnå nästan 100 000 engagemangstider, vilket avsevärt ökar livslängden.

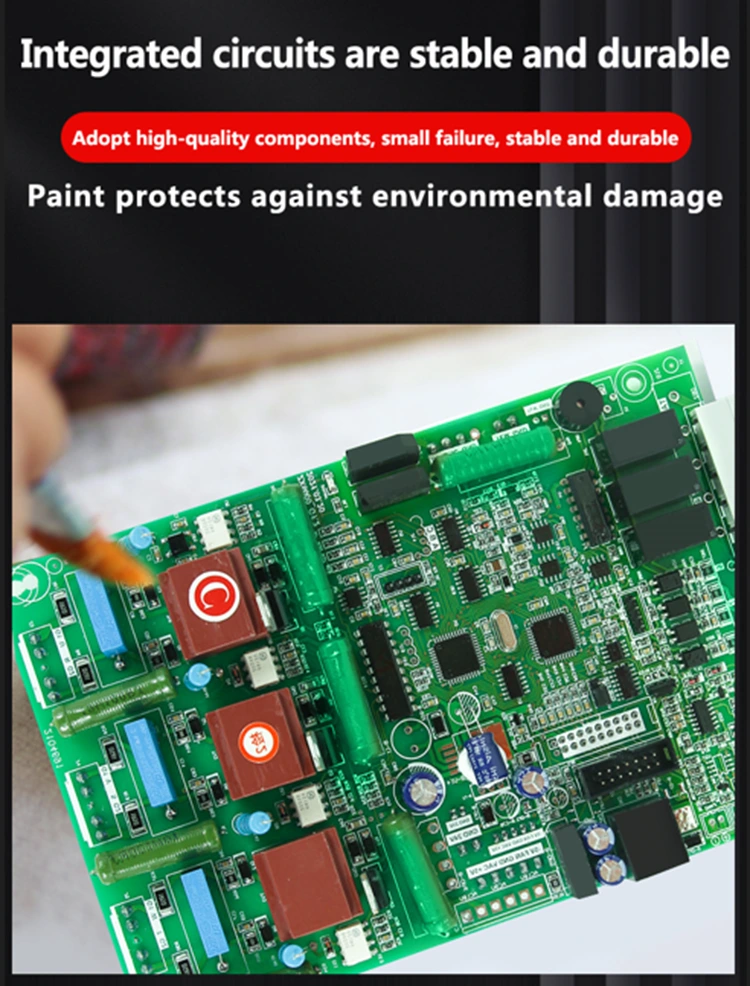

Det huvudsakliga syftet med den mjuka startkretskortet borstfärg (vanligtvis tre anti-färg, isoleringsfärg eller fuktsäker beläggning) är att skydda stabiliteten och livslängden i kretskortet i en komplex arbetsmiljö, för att säkerställa att kretskortet är längre, är vi alla anti-spakar, momhistliga, momfäste, sväckande, dammkrets. Ökad hållbarhet och säkerhet.

Den unika nödoperationsfunktionen. Konventionella mjuka startare kan inte fungera när en fas av tyristorn skadas. Nödfunktionen för 7000 -serien gör det möjligt för den mjuka startaren att fortfarande arbeta i en nödsituation när en fas av tyristorn är uppdelad, vilket minskar de ekonomiska förlusterna orsakade av maskinskador och avstängning för användare.

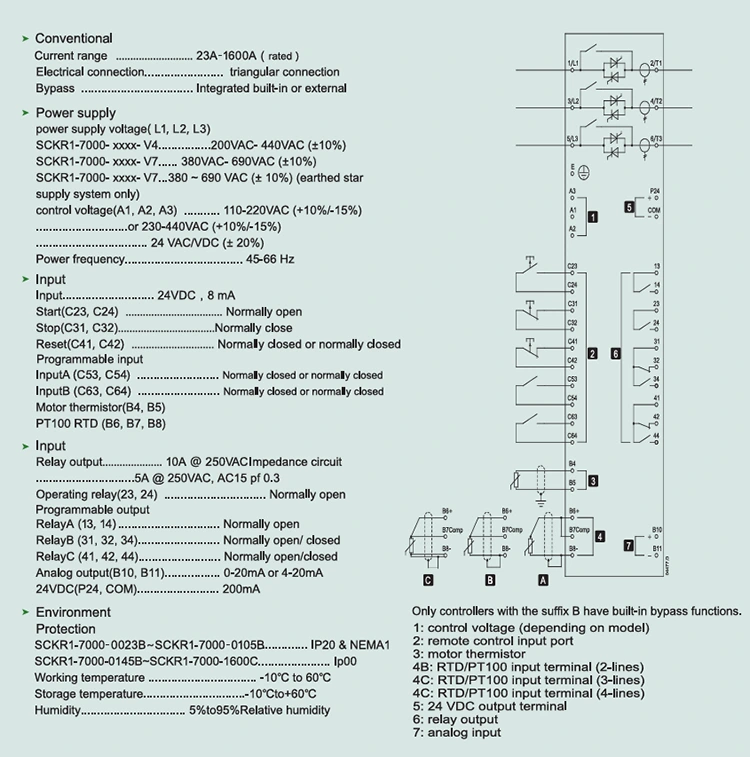

Mjuk startkopplingsdiagram.
