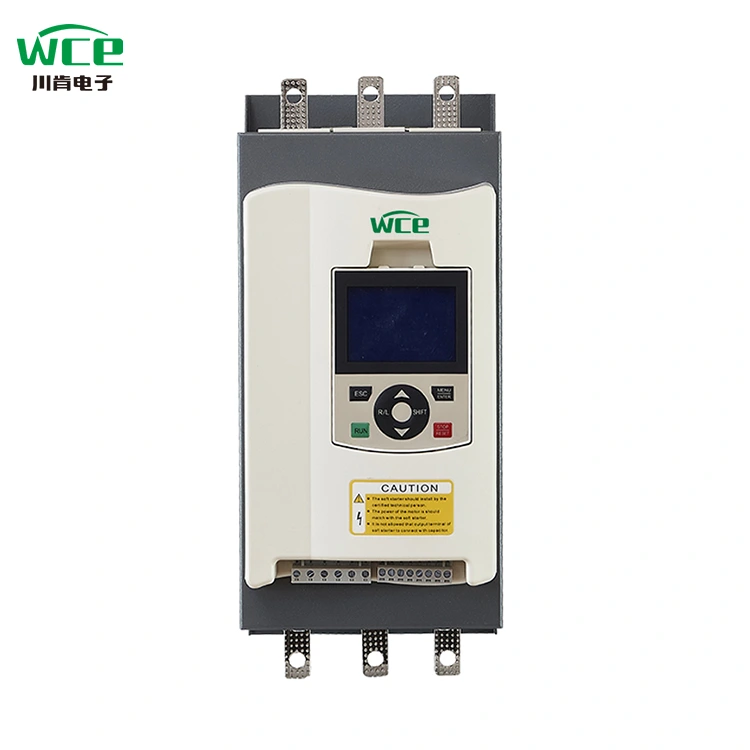

3 Fas 480V online mjuk startare

6200 Series Soft Starters: Utmärkt prestanda leder branschen

Inom området industriell elektrisk utrustning påverkar prestandan för den mjuka startaren direkt driftseffektiviteten och stabiliteten för utrustningen. Med sina många unika fördelar sticker 6200 -serien av mjuka startare ut på marknaden och blir det första valet för många företag.

1, humaniserat driftsgränssnitt, helt bekvämt

6200 -serien med mjuka startare är utrustad med en LCD -skärm och ett tydligt gränssnitt som gör det enkelt för användare att utföra komplexa parameterinställningar och dagliga operationer. Mer intim är att systemet kommer med två språk, kinesiska och engelska display, för att tillgodose användarnas behov i olika regioner, även om gränsöverskridande samarbetsprojekt finns det inget behov av att oroa sig för operativa hinder.

2, kraftfull kommunikationsfunktion, fjärrkontroll orofri

Denna serie mjuka startare levereras med konventionell Modbus 485 -kommunikationsfunktion, som enkelt kan komma åt olika automatiska styrsystem för att uppnå fjärrövervakning och felsökning. Inte bara det, utan också anpassad mobilapp enligt användarens behov, så länge det finns en nätverkstäckning, kan användare fjärrkontrollera den mjuka startaren när som helst och var som helst, vilket förbättrar flexibiliteten och aktualiteten i utrustningshanteringen, vilket ger ett starkt stöd för den intelligenta produktionen av företag.

3, utsökt design, enkel och bekväm installation

6200 -serien mjuka startare är designade med installationsutrymme och bekvämlighet i åtanke. Dess mindre storlek och lättare vikt, vare sig det är installation av ny utrustning eller omvandling av gamla system, kan enkelt anpassa sig till olika scenarier, är installationsprocessen enkel och snabb, vilket effektivt sparar installationstid och arbetskraftskostnader.

4. Effektiv värmeavledning för att säkerställa en stabil drift

Värmeavledningsprestanda är nyckeln till den stabila driften av mjuk start. 6200-serien antar 24V höghastighets-DC-fläktar för att uppnå 360 ° all-runda värmeavledning och stark vindkraft, som snabbt kan sprida värmen som genereras genom drift av utrustningen, säkerställa att den mjuka startaren kan upprätthålla stabil drift under olika arbetsförhållanden, förlänga utrustningens värme och minska förekomsten av fel som orsakas av överhettning.

5, flera kontrollmetoder för att tillgodose olika behov

Jämfört med konventionella mjuka startare har 6200 -serien en ny kvadratmomentstartkontroll. Vid start kan det mata ut ett större vridmoment, vilket gör att motorstart lättare, särskilt för dessa lastutrustning med högre krav för startmoment, såsom stora fläktar, vattenpumpar, etc., effektivt löser problemet med att starta svårigheter, förbättra driftseffektiviteten för utrustningen.

6, innovativ ledningsdesign, enkel och effektiv installation

6200-serien Soft Starters har plug-and-pull Control Terminals, en innovativ design som förenklar installationsprocessen kraftigt. Användare behöver bara koppla ur varje terminal, slutföra ledningarna och sedan återinföra den, utan komplexa ledningsoperationer, minska svårigheten med installation, förbättra arbetseffektiviteten, även icke-professionella kan enkelt komma igång.

7, Rich Pump Supporting Functions, One-Stop Solution

Med tanke på specialiteten i applikationsscenariot för vattenpumpen kommer 6200 -serien med stödfunktioner för vattenpumpen, som lätt kan inse funktionerna för flytande kul, elektrisk kontakttrycksmätare, vattenförsörjningsnivårelä och dräneringsnivårelä. Genom dessa funktioner kan det noggrant styra start och stopp för pumpen, realisera automatisk vattenförsörjning och dränering och ge en enstaka intelligent lösning för pumpsystemet för att tillgodose de olika användarnas olika behov inom vattenförsörjningen och dränering.

8, ultrakostnadsprestanda, ekonomiskt och praktiskt val

När det gäller pris är 6200 -serien av mjuka startare extremt konkurrenskraftiga. Jämfört med den traditionella autokabinet är priset 10% billigare, och för liten kraftutrustning stöder det också väggmontering, vilket ytterligare sparar installationsutrymme och kostnad. En sådan hög kostnadsprestanda, så att företag har högpresterande produkter samtidigt, utan att bära överdrivet kostnadstryck, verkligen inser den perfekta kombinationen av ekonomisk praktik och utmärkt prestanda.

Med sin utmärkta prestanda i driftsgränssnittet, kommunikationsfunktionen, design och installation, värmeavledningsprestanda, kontrollläge, ledningsdesign, pumpstödfunktion och kostnadsprestanda har 6200 -serien mjukstarter blivit ledande inom området industriell elektrisk utrustning och injicerar stark impetus för utvecklingen av olika branscher.

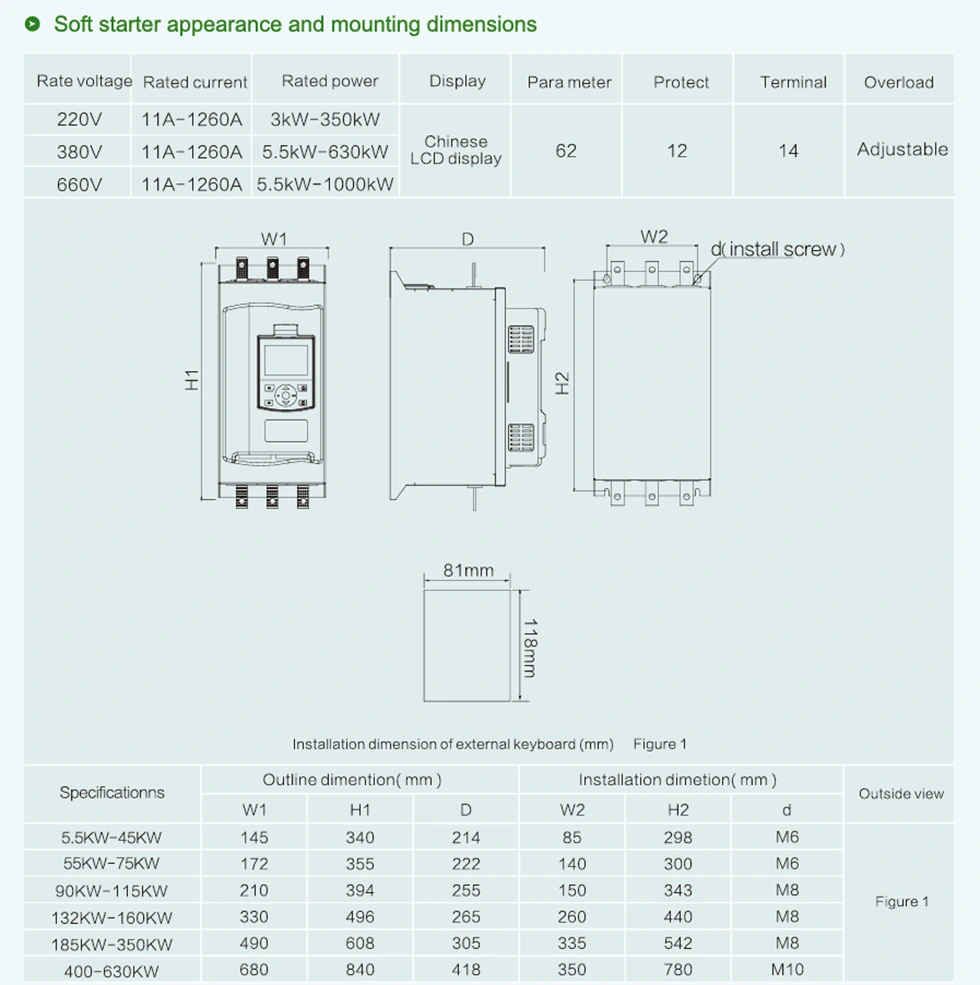

Produktparameter (specifikation)

Produktfunktion

1. ComMunication -funktion

Levereras med Modbus RTU -kommunikation, profibus och profinet -kommunikation kan läggas till genom att lägga till expansionskort.

2, kan vara externt tangentbord +4 rader LCD -skärm

Tangentbordet kan snabbt sättas in och tas bort för att tillgodose behoven hos fjärrdrift.

3, mer omfattande motorskyddsfunktion

Överspänningsskydd, undervolstskydd, överströmsskydd, överbelastningsskydd, skydd av underbelastning, fasförlustskydd, förbikopplingsfel, tyristorfel, trefas nuvarande obalans, överhettningsskydd, etc.

4, brett strömförsörjningsspänningsområde

Möt den huvudsakliga spänningen för strömförsörjning på 220-690V allmänt syfte.

5, pluggbara terminaler

1 Uppsättning av kommunikationsterminaler, 4 ingångsinmatningsterminaler, 1 uppsättning analog utgång, 2 uppsättningar av programmerbara reläer.

◆ Tre-fas strömförsörjning: AC220V, AC380V, AC480V ± 10%

◆ Klassad ström: 11A-1200A,

◆ Tillämplig motor: Allmänna ekorre -bur -AC -asynkronmotor

◆ Startläge: Spänningsramp, nuvarande ramp, vridmoment

◆ Parkeringsläge: Mjukt stopp, gratis stopp

◆ Logisk ingång: Impedans 1,8kΩ, Power +24V

◆ Startfrekvens: Det rekommenderas att starta högst 10 gånger per timme

◆ Skyddsnivå: IP20

◆ Kylläge: Luftkylning

◆ Installationsläge: vägghängning

◆ Miljöförhållanden: Höjden överstiger 2000 meter, kapaciteten bör minskas i enlighet därmed och omgivningstemperaturen är mellan -10 och +40 ° C

Motsvarande luftfuktighet överstiger inte 95%(20 ℃ ± 5 ℃), ingen brandfarlig, explosiv, frätande gas, inget ledande damm, inomhusinstallation, bra ventilation, vibration mindre än 0,5 g

Produktansökan

Produkter kan användas i metallurgi och kemisk industri, kompressorer, kranar, kommunala tekniska tillfällen.

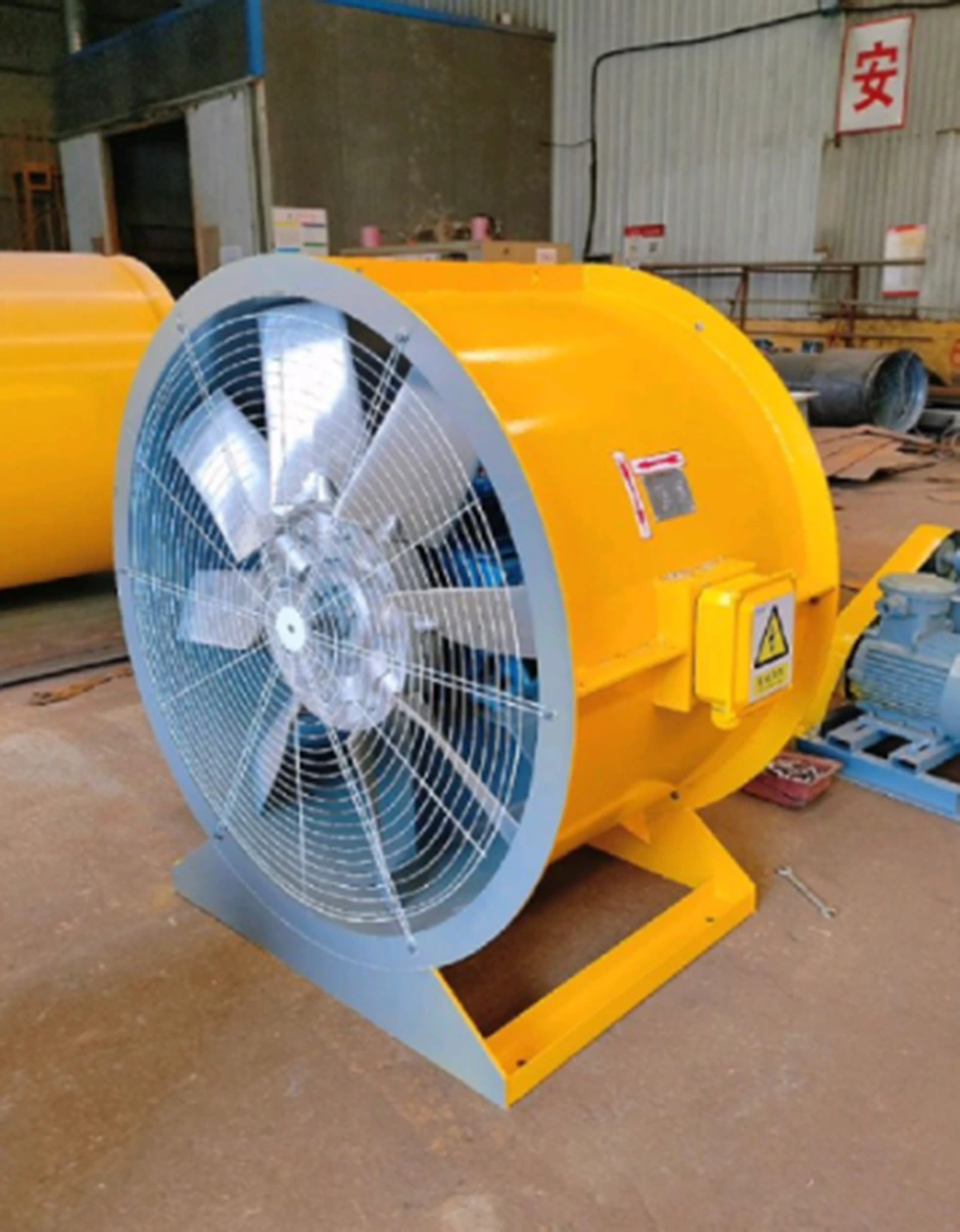

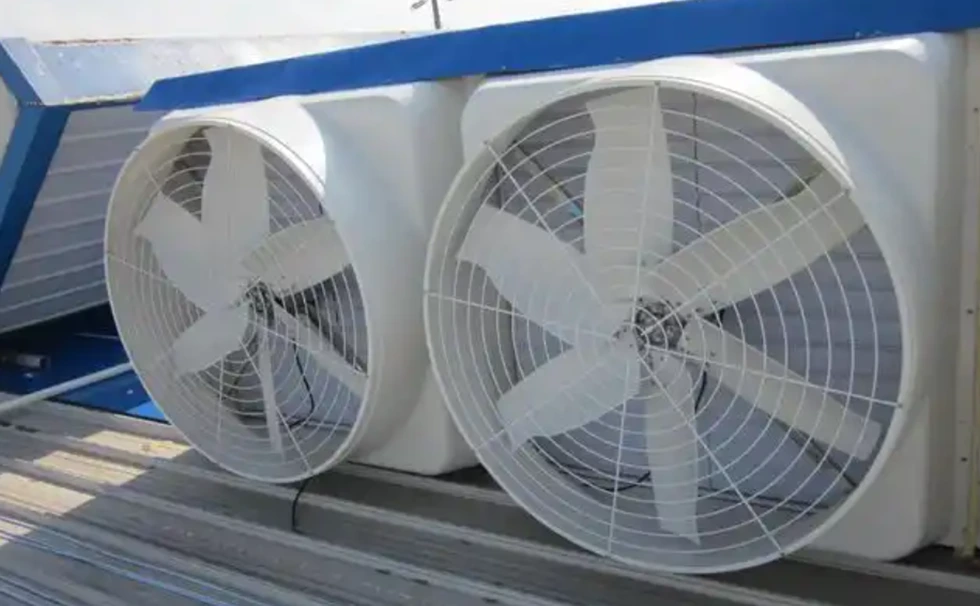

Fans

Den mjuka startaren minskar inte bara fläktens friktion och tröghet på grund av bladets och rotorns stora tröghet, utan undviker också skadan på fläktlagret, bältet, bladet och andra delar på grund av överdrivet omedelbart vridmoment. WCE: s SCKR1-6200-serie mjuka startare, med deras höga kompatibilitet och energibesparande algoritmer, kan täcka olika behov från små fans till stora industrifans, vilket hjälper företag att uppnå grön och effektiv produktion. Tillämpningen av den mjuka startaren på fläkten löser effektivt problemen med hög startström och mekanisk chock, särskilt för scenariot som inte kräver hastighetsreglering men som behöver mild start och stopp. Rimligt urval och parameterinställningar är nyckeln, vilket kan förbättra systemets tillförlitlighet och ekonomi avsevärt.

Fältbevattning

Jämfört med frekvensomvandlare kostar mjuka startare mindre och är lämpliga för bevattningsscenarier utan hastighetsreglering. I fältbevattningssystemet verkar den mjuka starteren huvudsakligen på den trefas asynkronmotorn som driver vattenpumpen och antar spänningsslopstart eller nuvarande begränsade startläge, så att motorhastigheten gradvis ökas från noll till nominell hastighet och undviker den omedelbara högströmmen som genereras genom den traditionella direktstart. När du stänger av, valfri mjuk stoppfunktion, genom linjär reduktion av spänningen för att försiktigt minska pumphastigheten, hämma vattenhammareffekten. Den mjuka startaren löser effektivt problemen med hög strömpåverkan, mekanisk spänningskoncentration och vattenhammereffekten av pumpmotorn genom flexibel startstoppkontroll och flera skyddsmekanismer i fältbevattningssystemet och förbättrar systemets tillförlitlighet och ekonomi.

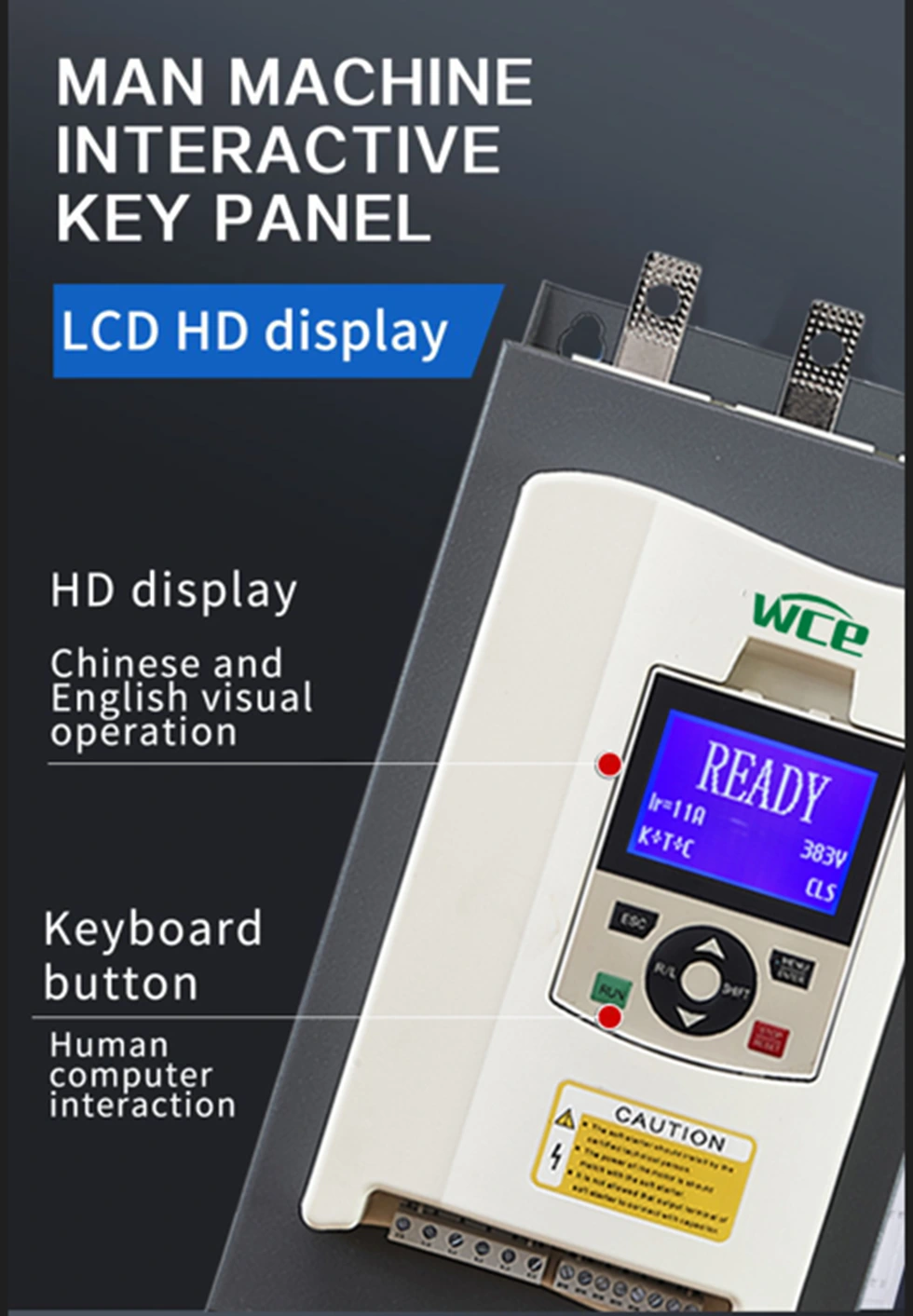

HD LCD fyra-linjes skärm, lätt att använda. Levereras med tvåspråkig visning på kinesiska och engelska, om det behövs kan du anpassa språket. Pluggbart tangentbord, lätt att flytta ut.

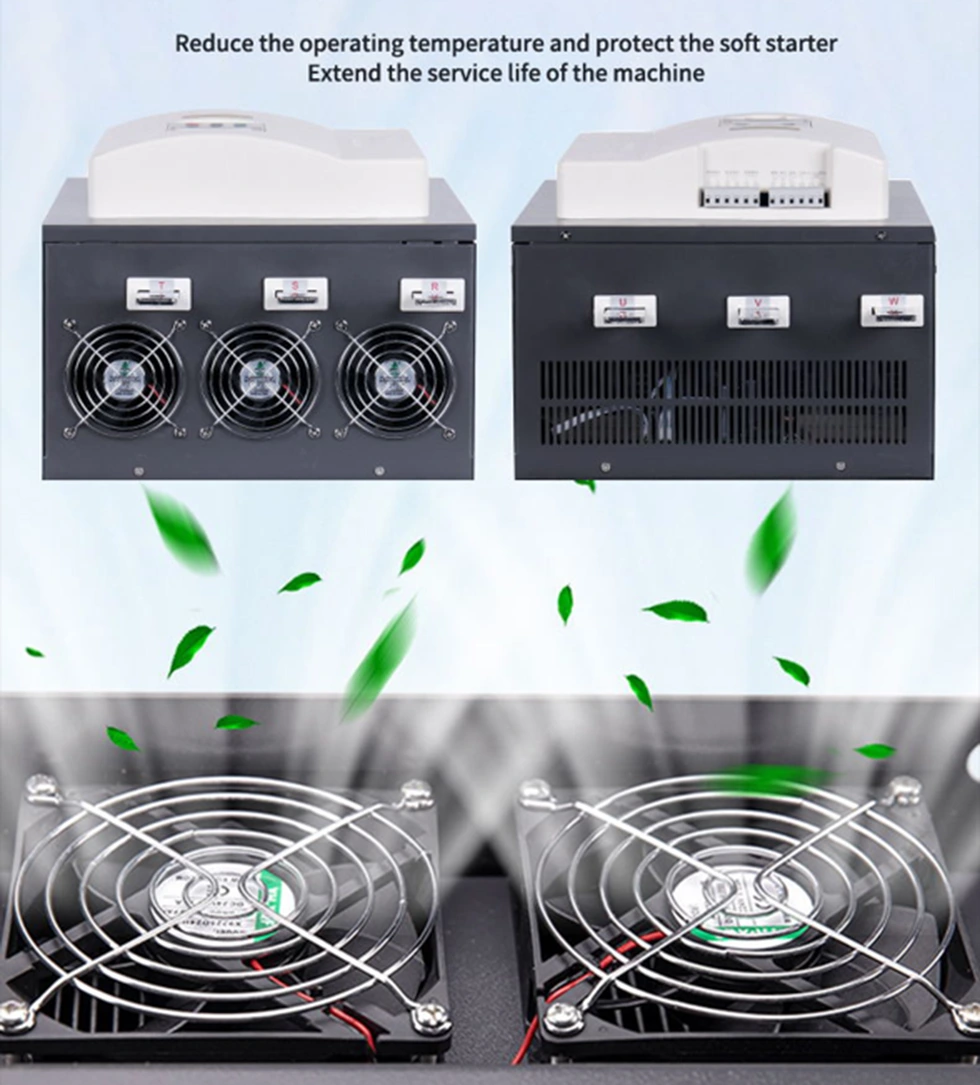

Den mjuka startaren kommer att generera värme under drift på grund av att den nuvarande passeringen genom tyristorn. Om tyristornas temperatur är för hög kan den skadas, så vi måste installera fläktarna för att kyla ner den. 6200-serien Soft Starters använder alla 24V höghastighets-DC-fläktar, 360 ° All-Round Heat Dispipation och starkare vind. Det minskar inte bara den oplanerade avstängningen orsakad av överhettning, utan förlänger också den mjuka startens livslängd.

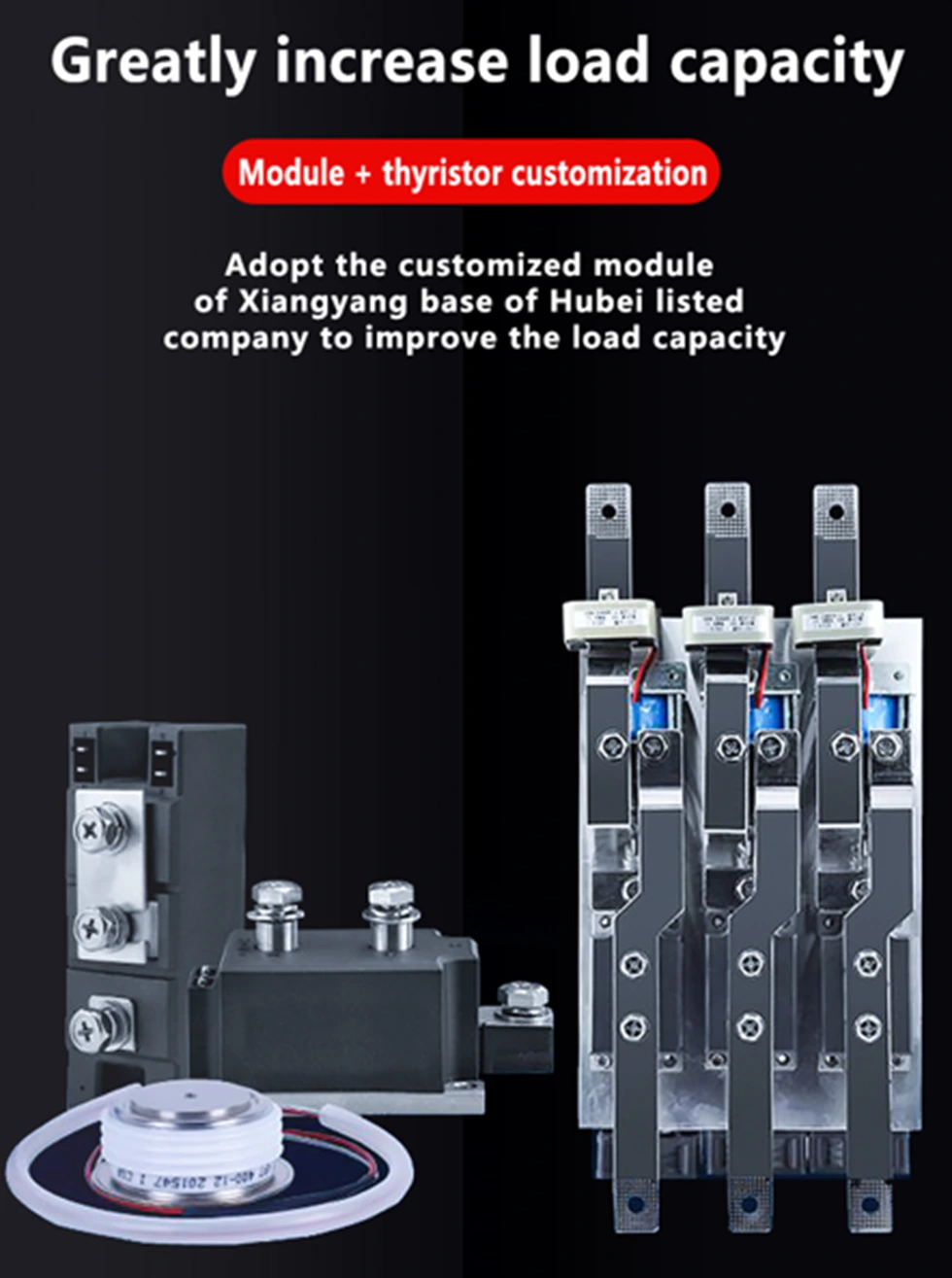

Vi har djupt samarbete med Hubei Taiji, ett inhemskt listat företag och använder anpassade moduler och tyristorer, annorlunda än de generiska modulerna som levereras på marknaden, för att förbättra lastkapaciteten.

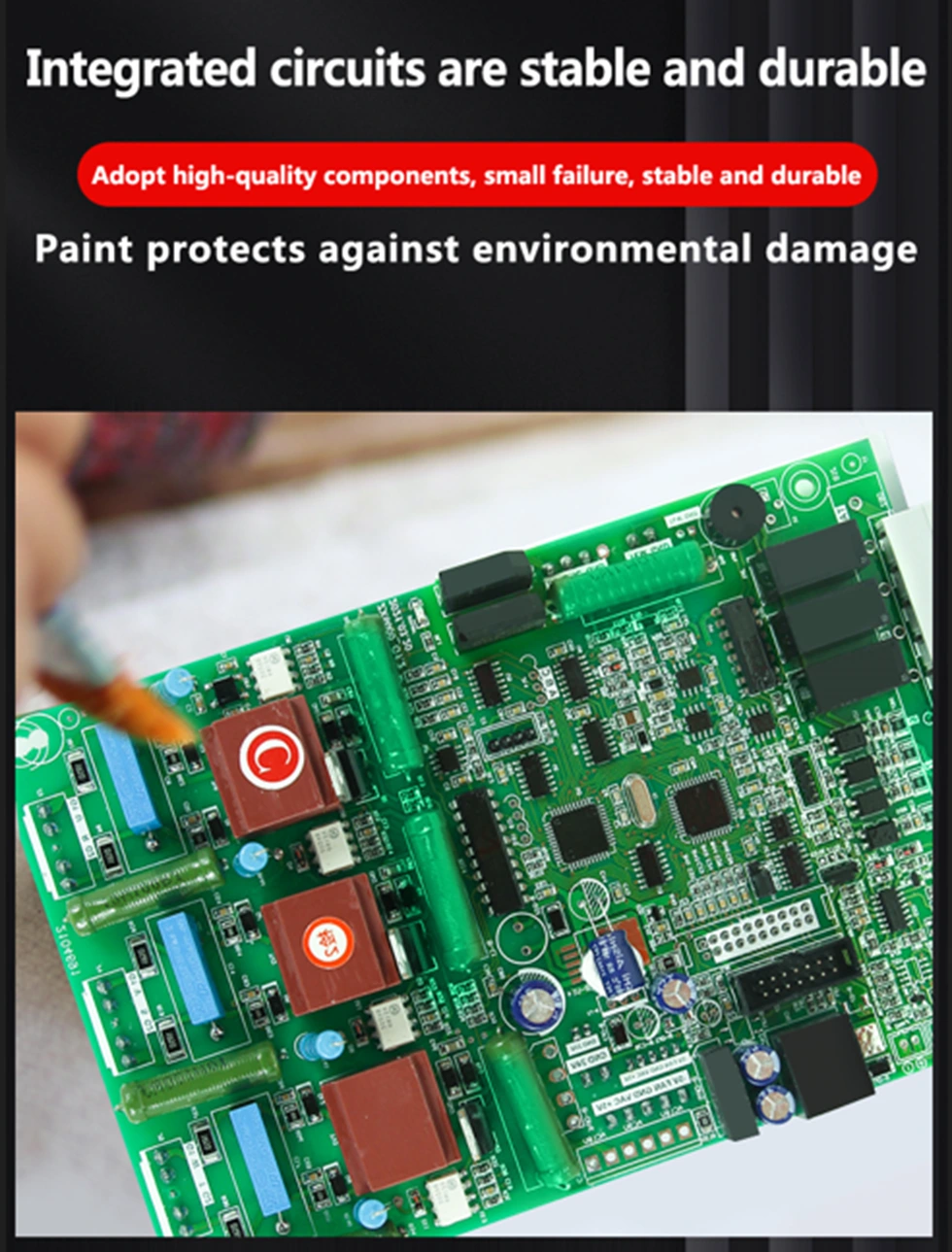

Det huvudsakliga syftet med den mjuka startkretskortet borstfärg (vanligtvis tre anti-färg, isoleringsfärg eller fuktsäker beläggning) är att skydda stabiliteten och livslängden i kretskortet i en komplex arbetsmiljö, för att säkerställa att kretskortet är längre, är vi alla anti-spakar, momhistliga, momfäste, sväckande, dammkrets. Ökad hållbarhet och säkerhet.

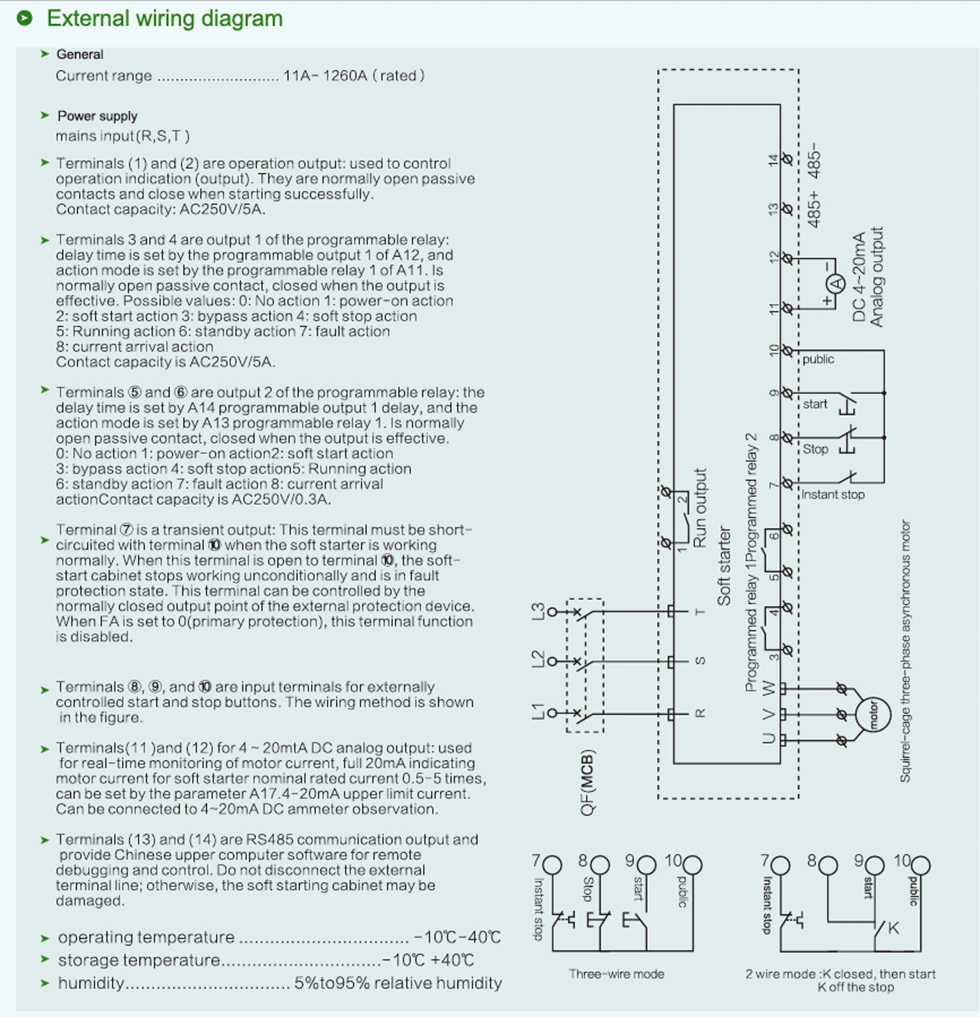

Mjuk startkopplingsdiagram.
