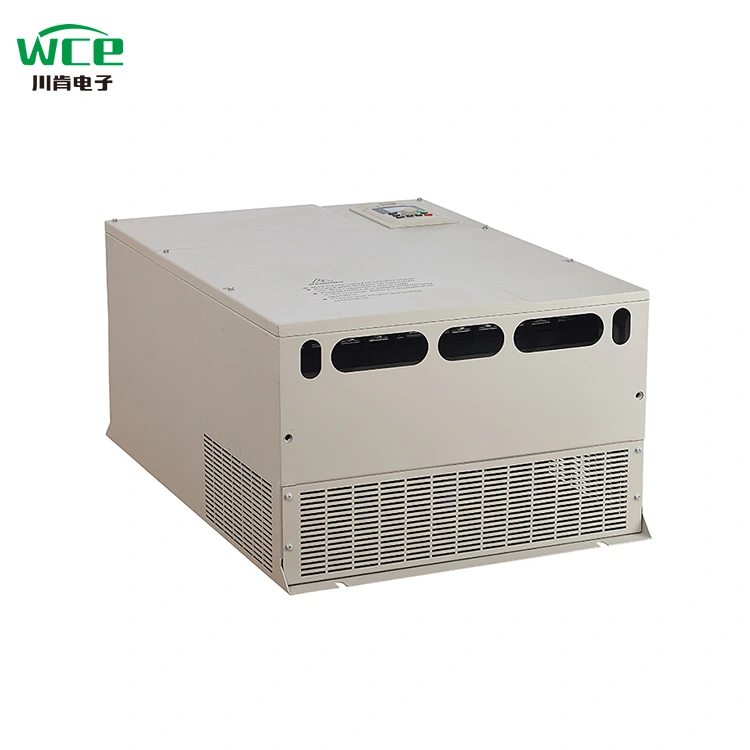

75kW inverterare variabel frekvensdrivning VFD

SCK300-serien är en högpresterande inverterare designad för industriell automatisering, som integrerar multifunktion och hög effektivitet och energibesparing, och är lämplig för drivkraften för en mängd industriutrustning.

Kärnfunktioner och fördelar

Avancerad vektorkontrollteknologi: Reglering av hög precision och stabil drift, utmärkt dynamiskt svar.

Hög effektivitet och energibesparing: Optimera motorisk driftseffektivitet och minska energiförbrukningen avsevärt.

Bred kompatibilitet: Stödkomplexa arbetsförhållanden för fläktar, pumpar, transportband, krossar och annan utrustning.

Applikationsscenario

Flexibel tillämpning i följande områden:

Vätskekontroll (fläkt, pumpbelastning)

Materialöverföring (transportband, hiss)

Tunga maskiner (kross, mixer)

Expansion och uppgradering

Sömlös uppgradering till SCK350: Förbättra prestanda och utvidga funktionella moduler genom att ersätta kontrollkortet.

Anpassning av specialutrustning som kranar: expansionskort stöds efter uppgradering för att uppfylla kraven i professionella scenarier som vridmomentkontroll och multimotorsynkronisering.

Med uppgraderingar av modulär design och teknik kan SCK -serien anpassas till olika industriella automatiseringsbehov, från grundläggande till avancerade.

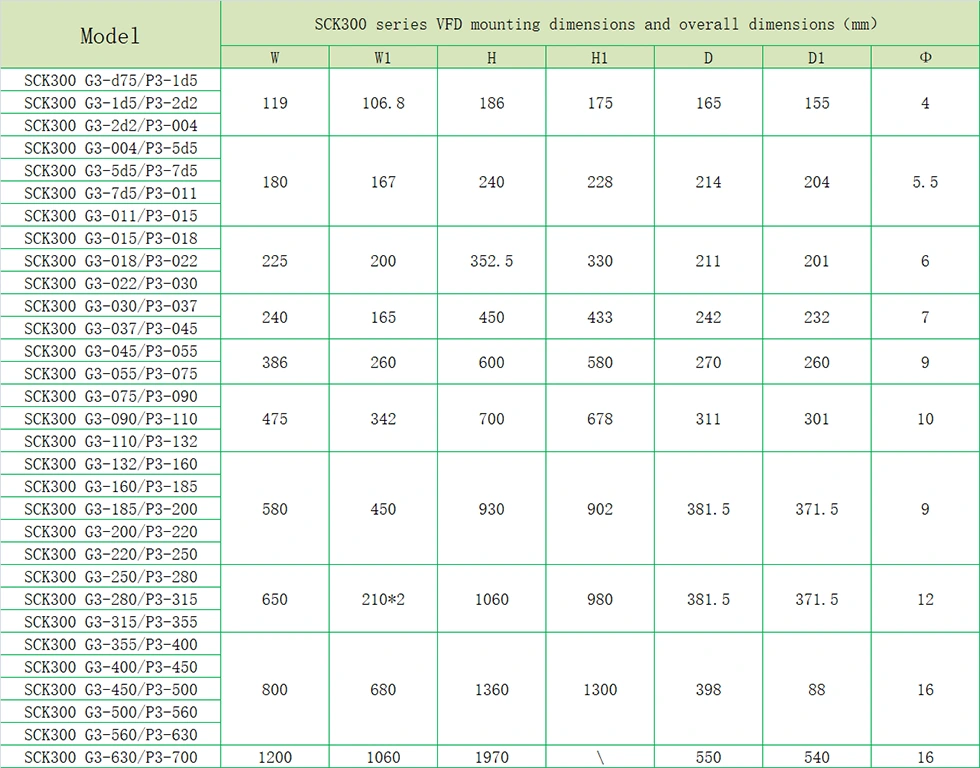

Produktparameter (specifikation)

Produktfunktion

● I/O -funktioner

◆ Ingångsspänningsområde: 220V/380V/660V ± 15%

◆ Ingångsfrekvensområde: 47 ~ 63Hz

◆ Utgångsspänningsområde: 0 ~ Klassad ingångsspänning

Utgångsfrekvensområde: 0 ~ 400Hz

● Perifera gränssnittsfunktioner

◆ Programmerbar digital ingång: 8 ingång

◆ Programmerbar analog ingång: AI1: 0 ~ 10V ingång, AI2: 0 ~ 10V eller 0 ~ 20mA ingång

◆ Öppen samlarutgång: 1 utgång

◆ Reläutgång: 2 utgångar

◆ Analog utgång: 2 utgångar, 0/4 ~ 20mA respektive 0 ~ 10V

● Tekniska prestandaegenskaper

◆ Kontrollläge: Ingen PG -vektorkontroll, v/f -kontroll, vridmomentkontroll.

◆ Överbelastningskapacitet: 150% nominell ström 60 -talet; 180% betygsatt nuvarande 10 -tal

◆ Starta vridmoment: Ingen PG -vektorkontroll: 0,5Hz/150% (SVC)

◆ Hastighetsförhållande: Ingen PG -vektorkontroll: 1: 100

● Funktionella funktioner

◆ Frekvensinställningsläge: Digital inställning, analog inställning, seriell kommunikationsinställning, multi-hastighet, PID-inställning, etc.

◆ PID -kontrollfunktion

◆ Multi-hastighetskontrollfunktion: 16 hastighetskontroll

◆ Svängfrekvenskontrollfunktion

◆ Omedelbar strömavbrott utan att stoppa funktionen

◆ Snabb/jognyckelfunktion: Multifunktion på genvägsnyckel fritt definierad av användare

Ep

◆ Ge upp till 25 typer av felskyddsfunktioner: över ström, över spänning, under spänning, över temperatur, fasförlust, överbelastning och andra skyddsfunktioner

Produktansökan

Produkter kan användas i metallurgi och kemisk industri, kompressorer, kranar, kommunala tekniska tillfällen.

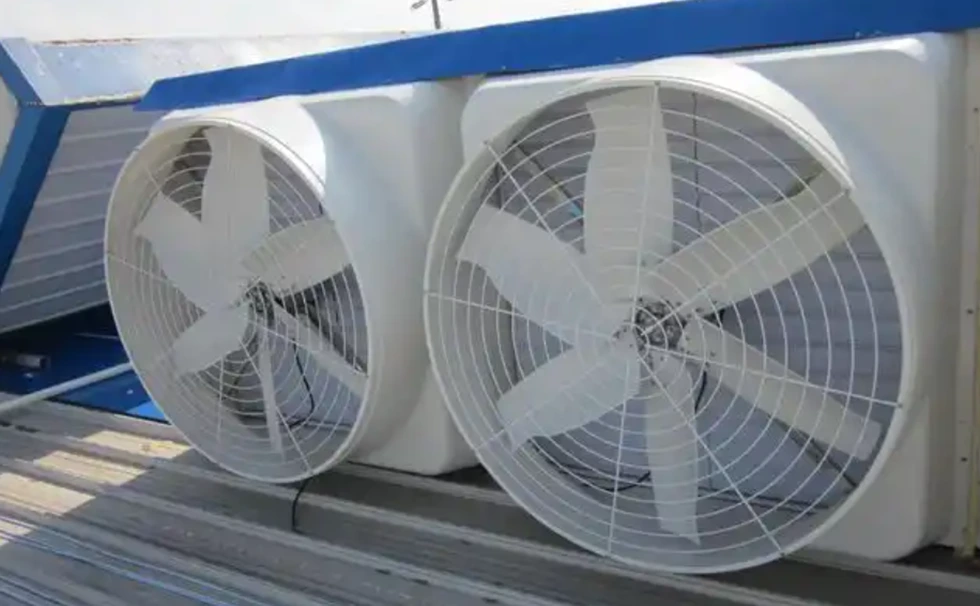

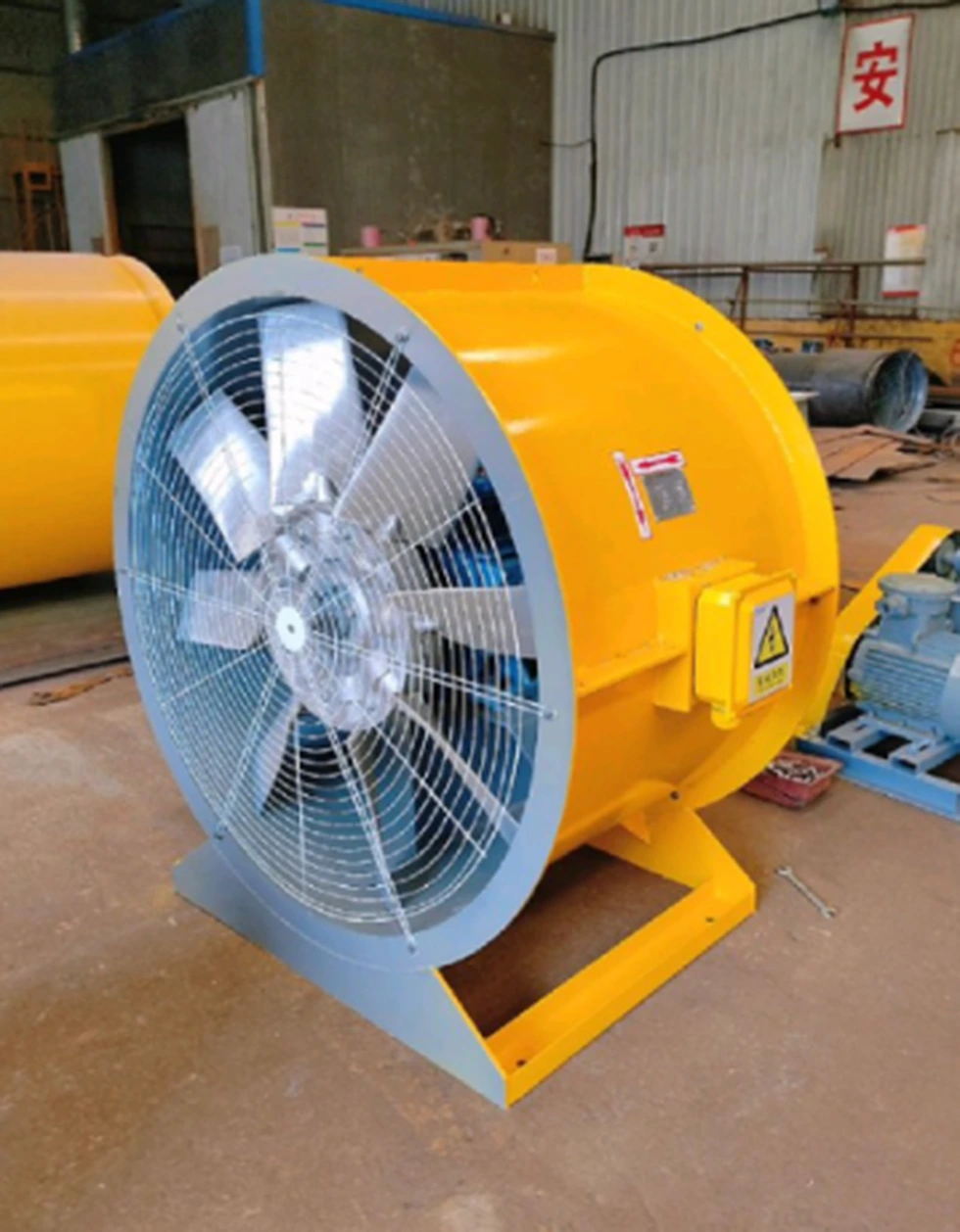

Fans

Tillämpningen av frekvensomvandlare inom fansen minskar inte bara energiförbrukningen, utan förbättrar också systemets noggrannhet och automatiseringsnivå genom intelligent kontroll. WCE: s SCK300 -serie, med sin höga kompatibilitet och energibesparande algoritmer, kan täcka de olika behoven hos små ventilatorer till stora industriella fans, vilket hjälper företag att uppnå grön och effektiv produktion.

Fältbevattning

Vid jordbruksbevattning är VFD för konstant tryckvattenförsörjning nästan standard. Först och främst, i processen med att starta pumpen, kan VFD gradvis öka sin driftsfrekvens, så att pumpen kan löpa långsamt, så att vattnet inte orsakar för mycket påverkan på rörledningen. VFD kan sedan användas i samband med en fjärrtrycksmätare eller trycksensor för att utjämna trycket i våra rör. Slutligen kan VFD kontrollera tryckskyddsrörledningen, men också genom sin egen överbelastning, underbelastning, övertryck, undertrycksskydd för att minska pumpen.

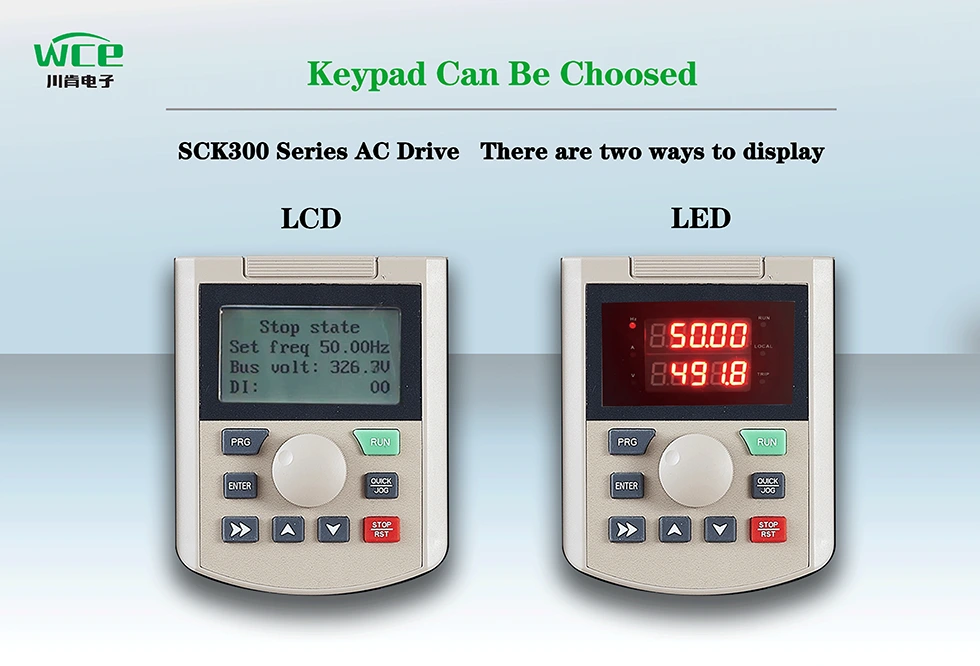

Två visningslägen finns tillgängliga:

1.LCD Display: Kom med kinesisk och engelska display, du kan också anpassa ryska, portugisiska, spanska, persiska och andra språk.

2.Led Display: Traditionell Digital Tube Display, Double Line Display, Observera två uppsättningar data samtidigt.

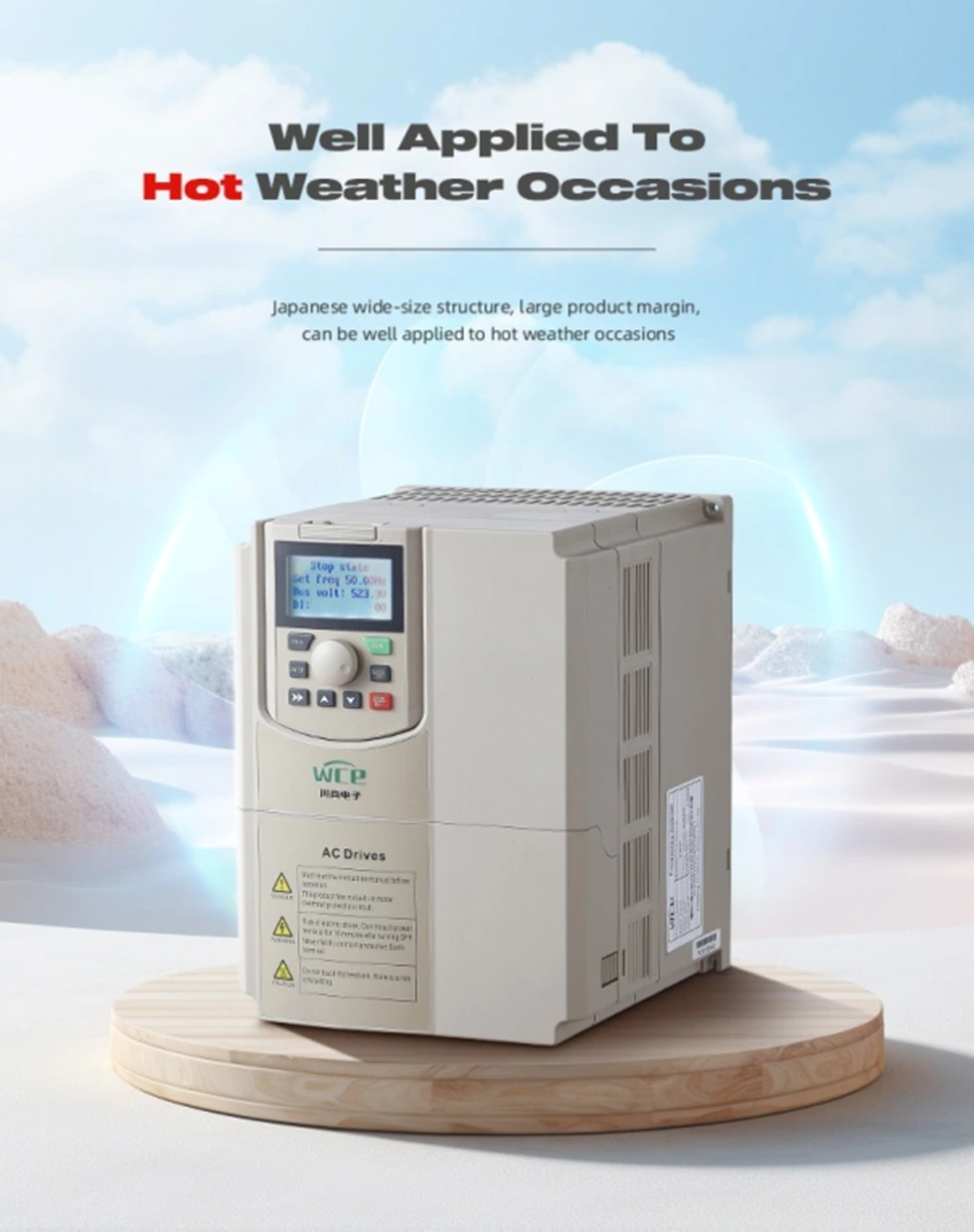

VFD antar bred och storskalig strukturell design, integrerar kylkomponenter i stor storlek och har hög belastning kontinuerlig driftskapacitet och hög effektivitetsutnyttjande. Genom att stärka kylsystemet och valet av hög temperaturresistenta komponenter kan det stabilt anpassa sig till hög temperatur och hårda arbetsförhållanden som tropiska.

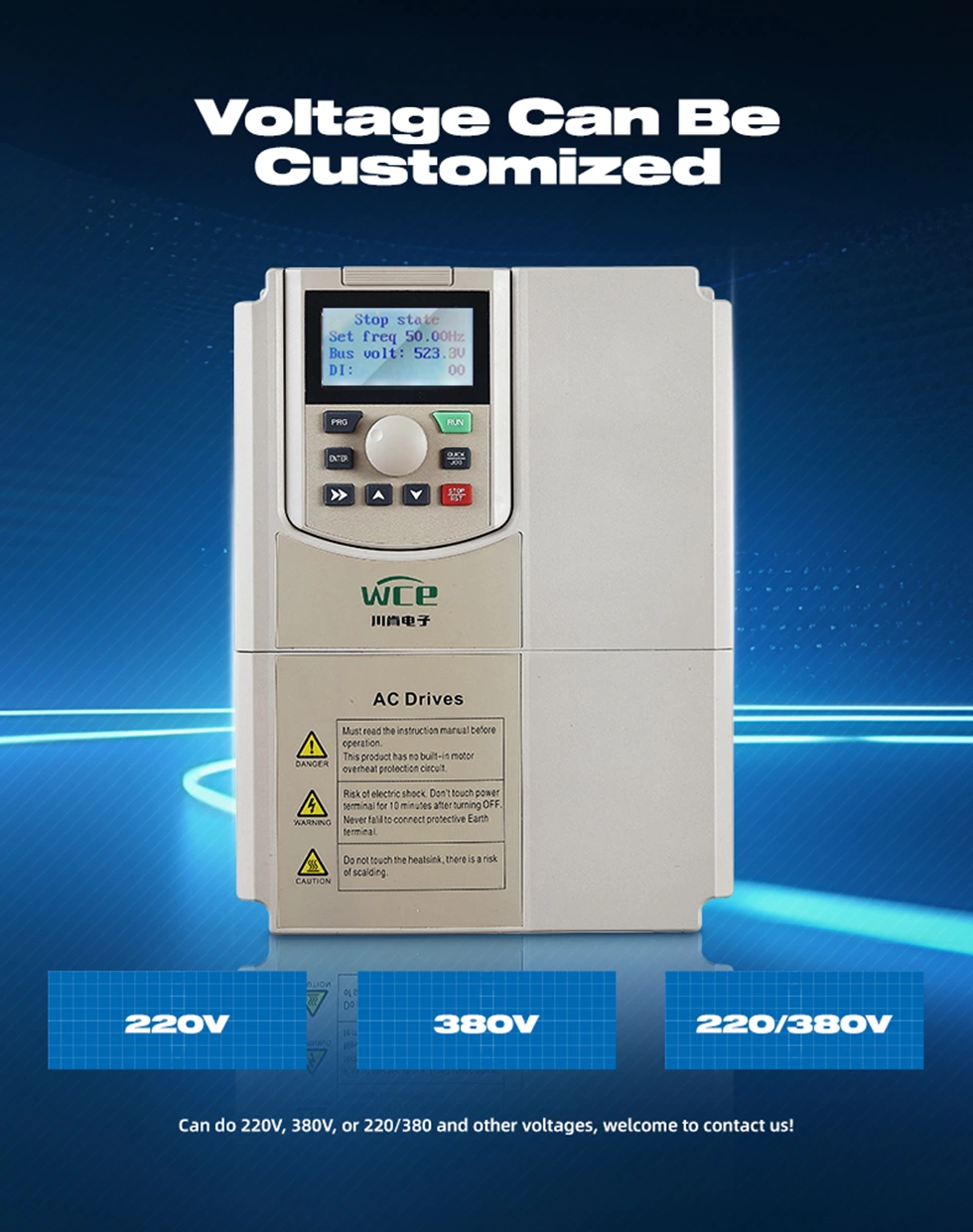

Olika typer av ingångs- och utgångslägen kan anpassas:

1.3P 380V Ingång till 3P 380V -utgång.

2. 3P220V Ingång till 3P220V -utgång.

3. 3P660V Ingång till 3P660V -utgång.

4. 1P220V Ingång till 3P 380V -utgång.

5. 1P220V Ingång till 3P220V -utgång.

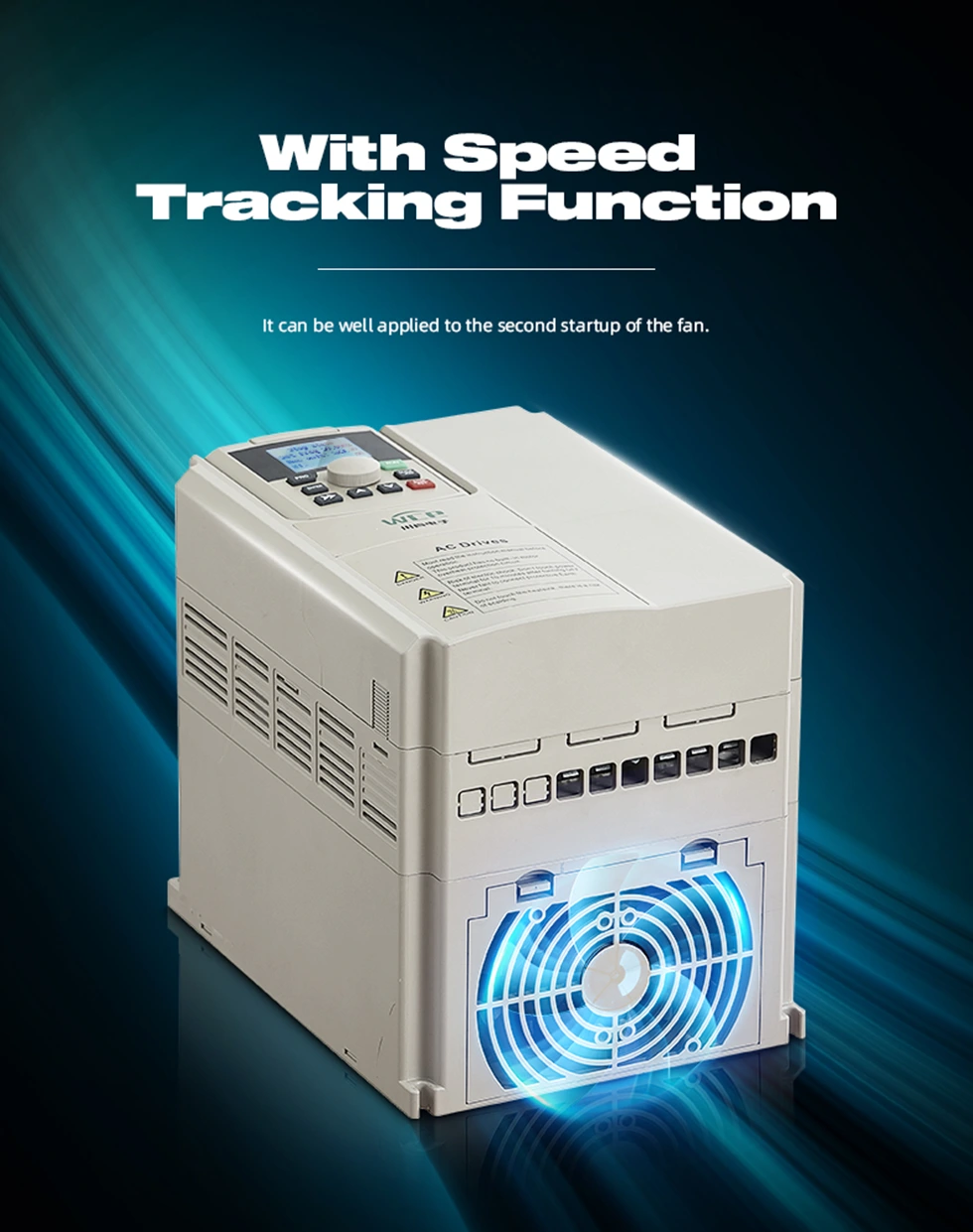

Med hastighetsspårningsfunktion kan bättre dubbla start.

Den levereras med Modbus RTU -kommunikation och kan också implementera Modbus TCP, PRPFIBUS och PROFINET genom att lägga till expansionskort.

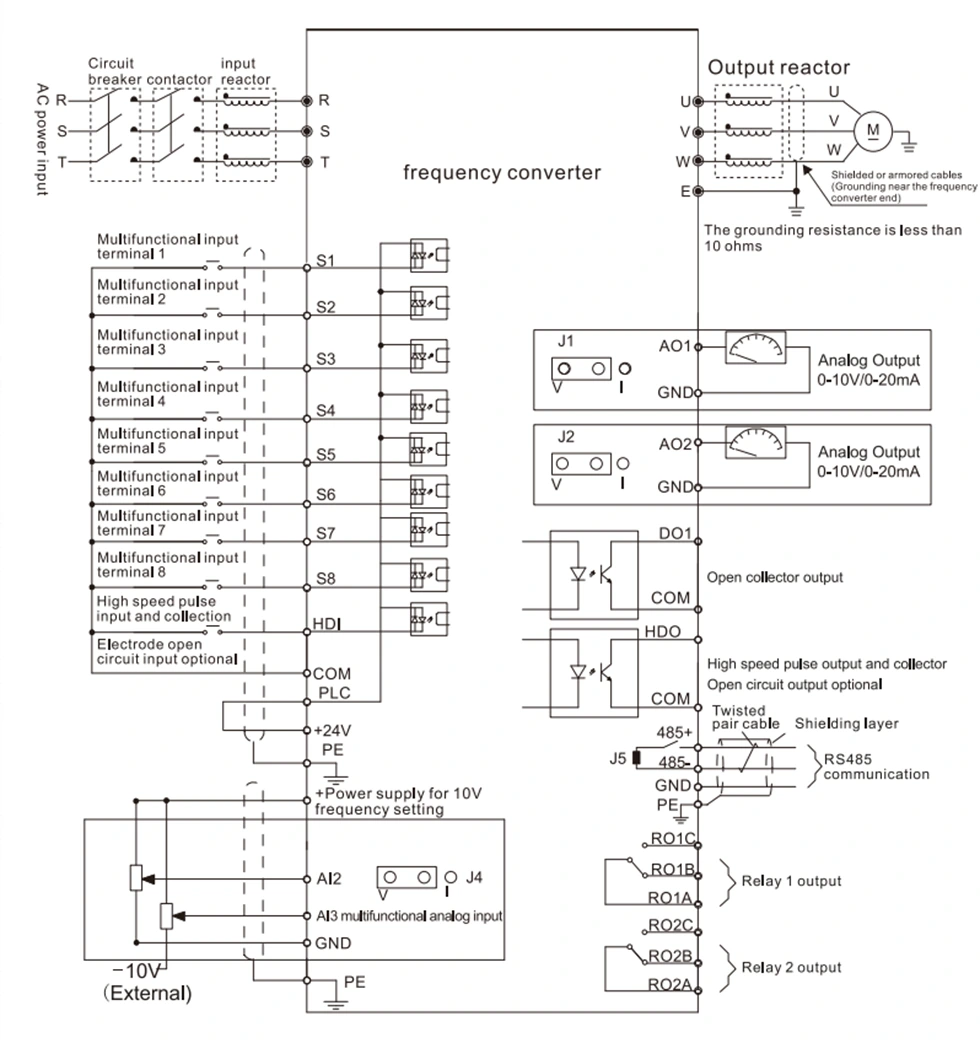

VFD -kopplingsdiagram.
