En 75kW omriktare med variabel frekvens (VFD)ger justerbar hastighetskontroll för kompatibla AC-motorer i industriella system. Men att välja rätt frekvensomriktare kräver mer än att matcha märkeffekten. Köpare måste ta hänsyn till motorns märkström, matningsspänning, överbelastningskrav, belastningsegenskaper, driftshastighet, omgivningsförhållanden och kontrollfunktioner. Den här guiden förklarar hur en 75kW VFD fungerar, var den kan användas, vilka specifikationer som förtjänar uppmärksamhet och hur man undviker vanliga val- och installationsproblem. Den erbjuder också en praktisk checklista för inköp för ingenjörer, utrustningstillverkare, systemintegratörer och industriella distributörer som arbetar med Zhejiang Chuanken Electric Co., Ltd.
Industrimotorer driver pumpar, fläktar, kompressorer, transportörer, blandare och många andra typer av maskiner. I applikationer där den erforderliga hastigheten ändras med produktionsbehovet, kan körning av en motor kontinuerligt med full hastighet skapa onödig energiförbrukning, mekanisk påfrestning eller processinstabilitet.

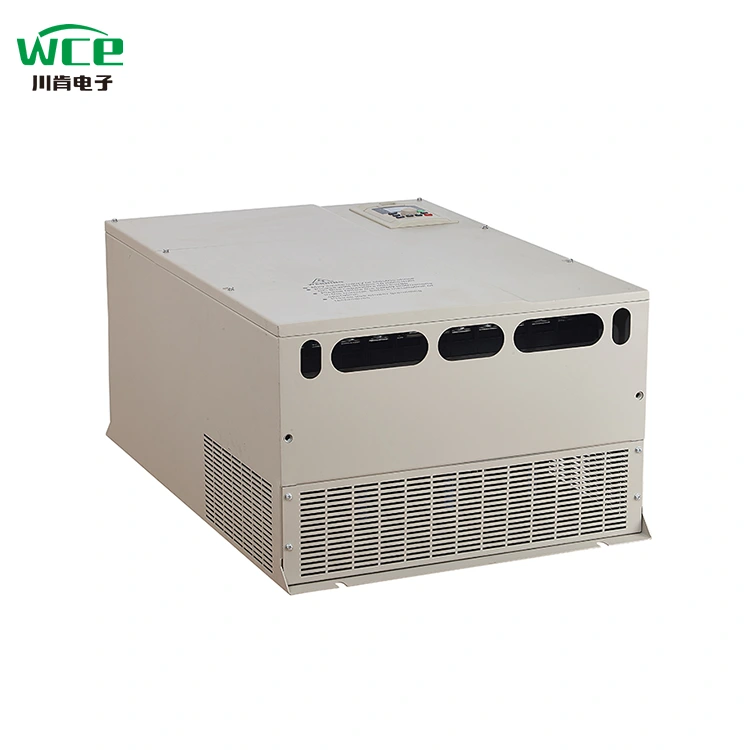

A 75kW omriktare med variabel frekvens VFDär en elektronisk motorstyrenhet utformad för att reglera hastigheten och driften av en kompatibel AC-motor genom att justera utfrekvensen och spänningen enligt den valda styrmetoden. Beteckningen på 75 kW representerar en nominell effektklass, men den användbara motorns klassificering beror på frekvensomriktarens specifika strömstyrka, spänningsklass, driftskapacitet och installationsförhållanden.
För utrustningstillverkare och industriella köpare kan en korrekt vald VFD stödja mjukare acceleration, kontrollerad retardation, förbättrad processjustering och mer flexibel motordrift. Den kan också tillhandahålla motorskyddsfunktioner och övervakningsmöjligheter, beroende på modell.
Ändå är inte varje 75kW drivenhet lämplig för varje 75kW motor. Två frekvensomriktare med samma nominella effekt kan skilja sig åt i överbelastningskapacitet, ingångskonfiguration, styrprestanda, miljöskydd och kommunikationsgränssnitt.
En typisk frekvensomriktare för växelström omvandlar inkommande växelström till likström genom en likriktare och likströmslänk, och använder sedan elektroniska omkopplingsenheter för att producera en växelströmsutgång med justerbar frekvens. Styrsystemet reglerar uteffekten enligt valt driftläge och motorkrav.
För en AC-induktionsmotor är synkronhastigheten relaterad till matningsfrekvensen och antalet motorpoler. En minskning av frekvensen sänker i allmänhet motorhastigheten, medan en ökning ökar hastigheten inom motorns och frekvensomriktarens tillåtna arbetsområde. Den faktiska induktionsmotorns hastighet beror också på belastning och slirning.
Många enheter använder volt-per-hertz (V/f)-kontroll för enkel hastighetsjustering. Sensorlös vektorstyrning kan ge förbättrad vridmomentkontroll i applikationer som kräver mer krävande hastighet eller lastprestanda. De tillgängliga funktionerna beror på den specifika VFD-modellen och motorkonfigurationen.
Justerbara accelerations- och retardationsramper hjälper till att kontrollera hur snabbt en motor startar och stannar. Lämpliga rampinställningar kan minska abrupt mekanisk belastning och stödja en stabilare produktion. Hög tröghetsbelastning eller krav på snabba stopp kan behöva ytterligare bromsutrustning.
Beroende på modell kan en VFD övervaka ström, spänning, temperatur, driftsfrekvens och feltillstånd. Elektroniskt motoröverbelastningsskydd och feldiagnostik kan hjälpa underhållsteam, men frekvensomriktaren måste konfigureras korrekt och användas med eventuellt externt skydd.
En 75kW VFD kan vara lämplig för medelstora till stora industriella motortillämpningar när dess elektriska klassificeringar och styrförmåga matchar utrustningen. Typiska tillämpningar inkluderar följande.
Variabel hastighetsreglering kan hjälpa till att reglera flöde eller tryck i pumpsystem. Med en lämplig styrstrategi kan den minska strypförlusterna, stödja tryckstabilitet och hjälpa till att hantera förändrad efterfrågan. Pumpegenskaper och minimiflödeskrav måste fortfarande respekteras.
Fläkthastigheten kan justeras för att möta kraven på ventilation, kylning eller processluftflöde. För många centrifugalfläktsystem kan sänkning av hastigheten sänka effektbehovet avsevärt, förutsatt att driftpunkten och processkraven tillåter det.
Transportörer kräver ofta kontrollerad acceleration och stabil hastighet vid växlande belastning. Frekvensomriktaren bör väljas efter startmoment, lasttröghet, stoppkrav och möjligheten till frekventa starter eller överbelastningar.
Blandare, produktionsutrustning och andra industriella maskiner kan behöva justerbar hastighet för att rymma olika material eller bearbetningssteg. En lämplig VFD kan förbättra driftflexibiliteten, även om vridmomentprofilen och processkraven måste styra styrstrategin.
| Ansökan | Typiskt kontrollmål | Viktig urvalsfaktor |
|---|---|---|
| Centrifugalpump | Flödes- eller tryckjustering | Variabelt vridmoment, PID-kontroll, minimalt flöde |
| Industriell fläkt | Luftflöde och ventilationskontroll | Driftområde, kyla, energioptimering |
| Transportband | Kontrollerad start och stabil transport | Startmoment och överbelastningskapacitet |
| Mixer | Justerbar processhastighet | Vridmomentbehov och ändrade belastningsförhållanden |
| Kompressor | Kapacitetsjustering där det är tillåtet | Kompressorkompatibilitet och startkrav |
Dessa är generella tillämpningsexempel snarare än garanterade kompatibilitetsanspråk. Utrustningstillverkarens krav och de faktiska driftsförhållandena bör avgöra det slutliga valet.
Rätt specifikation förhindrar kostsamma felmatchningar, oväntade resor och undvikbara driftsättningsförseningar. Innan du begär en offert, granska följande tekniska faktorer.
Börja med motorns märkskylt och identifiera dess märkeffekt och fulllastström. VFD:ns kontinuerliga utström måste uppfylla eller överstiga den ström som motorn kräver under de avsedda driftsförhållandena. Strömkapaciteten är särskilt viktig när motorn arbetar under högt vridmoment eller frekvent överbelastning.
Bekräfta tillgänglig matningsspänning, frekvens och faskonfiguration. Frekvensomriktarens ingångsvärde måste passa strömförsörjningen, medan dess utgång måste vara kompatibel med motorn. Enbart en 75kW-klassificering avgör inte om en viss modell är lämplig för ett 380V, 400V, 415V eller annat matningssystem.
Överbelastningskraven varierar beroende på applikation och modell. Centrifugalpumpar och fläktar använder ofta variabelt vridmoment, medan lastade transportörer och vissa kompressorer kan kräva större överbelastningsförmåga. Kontrollera tillverkarens specificerade överbelastningsprocent, varaktighet, driftklassificering och eventuella associerade nedstämplingsförhållanden.
Bestäm om V/f-styrning är tillräcklig eller om sensorlös vektorstyrning behövs. Överväg startmoment, låghastighetsprestanda, hastighetsreglering och om återkoppling från en givare eller processsensor krävs.
Omgivningstemperatur, damm, fukt, höjd över havet, ventilation och höljesskydd kan påverka enhetens prestanda. Om VFD kommer att installeras i ett hett elskåp eller ett dammigt industriområde, kontrollera kylkrav, tillåtna miljöförhållanden och eventuell nedstämpling.
Kontrollera om applikationen kräver digitala och analoga ingångar, reläutgångar, PID-kontroll, felloggning eller kommunikation med en PLC eller övervakningssystem. Protokollstöd och tillgängliga terminaler varierar beroende på produktserie.
Olika maskiner ställer olika krav på en motor. Att förstå belastningsprofilen hjälper till att bestämma den strömstyrka som krävs, styrläge och bromskonfiguration.
Centrifugalpumpar, fläktar och många fläktar är vanliga applikationer med variabelt vridmoment. Deras vridmomentbehov minskar i allmänhet när hastigheten sjunker. En korrekt konfigurerad frekvensomriktare kan därför bidra till att minska energiförbrukningen när systemet spenderar mycket tid vid reducerad hastighet.
Transportörer, vissa deplacementpumpar och vissa blandare kan kräva stort vridmoment även vid låg hastighet. Dessa applikationer kräver ofta en frekvensomriktare med lämplig kapacitet för kraftiga belastningar och tillräcklig överbelastningsförmåga. Motorkylning vid låga varvtal måste också utvärderas.
Stor roterande utrustning kan generera regenerativ energi vid inbromsning. Laster som driver motorn istället för att drivas av den kan också kräva speciell hantering. Beroende på applikation kan ett bromsmotstånd, bromsenhet eller regenerativ lösning vara nödvändigt.
När plikten är osäker, ge leverantören lasttyp, startfrekvens, nödvändig accelerationstid, stopptid, hastighetsområde och förväntade överbelastningsförhållanden. Denna information är mer användbar än att bara be om en 75kW-modell.
Energibesparingar är en vanlig anledning till att installera en VFD, men resultaten beror på maskinen, styrstrategin, driftschemat och systemdesignen. En frekvensomriktare minskar inte automatiskt energiförbrukningen i varje applikation.
I många centrifugalpumpar och fläktsystem kan den effekt som krävs minska avsevärt när hastigheten minskas. Detta kan skapa besparingar när efterfrågan varierar under dagen. Det faktiska resultatet beror dock på systemkurvan, statiskt tryck, processbegränsningar och motorns driftseffektivitet.
Utvärdera motoreffektivitet, drivförluster, transmissionsförluster, processkrav och den befintliga styrmetoden tillsammans. Ett dåligt valt hastighetsområde eller en olämplig kontrollstrategi kan begränsa den förväntade nyttan.
Registrera drifttimmar, uppmätt effektbehov, lastvariationer, eltariffer och underhållskostnader. Jämför det nuvarande systemet med det föreslagna VFD-kontrollerade systemet med realistiska antaganden snarare än att förlita sig på en universell besparingsprocent.
| Kostnadsfaktor | Information att samla in | Varför det spelar roll |
|---|---|---|
| Energiförbrukning | Uppmätt kW och årliga drifttimmar | Uppskattar potentiella elbesparingar |
| Installation | Skåp, ledningar, filter och driftsättning | Definierar den initiala projektkostnaden |
| Underhåll | Krav på inspektion, kylning och service | Stöder planering av livscykelkostnader |
| Processprestanda | Flödes-, tryck-, hastighets- och produktionsdata | Kontrollerar om styrlösningen uppfyller driftbehoven |
Korrekt installation är avgörande för säker drift och tillförlitlig prestanda. Kvalificerad elektrisk personal bör följa frekvensomriktartillverkarens instruktioner, tillämpliga elektriska koder och maskinens säkerhetskrav.
Verifiera inkommande spänning, fas, frekvens, jordning och uppströms skyddsanordningar. Bekräfta att den valda frekvensomriktaren är kompatibel med matningssystemet och installationsvillkoren.
Sörj för erforderligt utrymme, ventilation och värmeavledning. Separera strömledningar från känsliga styrledningar där så är lämpligt och följ tillverkarens anvisningar för kabeldragning och elektromagnetisk kompatibilitet.
Konfigurera motorns märkspänning, ström, frekvens, hastighet och andra nödvändiga märkskyltdata. Tillämpa lämpliga motorskyddsinställningar och styrläge enligt tillverkarens instruktioner.
Kontrollera rotationsriktning, acceleration, retardation, driftshastighet, belastningsrespons och felhantering. Testa hela kontrollsekvensen innan du släpper maskinen för normal produktion.
Spara parameterinställningar, ledningsinformation, driftsättningsposter och relevant larmhistorik. Dokumentation hjälper tekniker att återställa den avsedda konfigurationen och felsöka framtida problem.
För säkerhets skull, isolera strömförsörjningen och följ tillverkarens urladdnings- och verifieringsprocedurer innan du arbetar på en frekvensomriktare eller dess anslutna utrustning. DC-bussen kan behålla farlig spänning efter att strömmen har kopplats bort.
Många frekvensomriktarfel kan härledas till felaktig dimensionering, dålig kylning, olämpliga parameterinställningar, ledningsproblem eller krävande belastningsförhållanden. En strukturerad felsökningsprocess kan minska stilleståndstiden och undvika onödiga komponentbyten.
Möjliga orsaker inkluderar för stort startmomentbehov, kort accelerationstid, mekanisk bindning, felaktiga motordata eller olämpliga styrinställningar. Granska felhistoriken och belastningsförhållandena innan du justerar parametrarna.
Kontrollera ventilation, skåpstemperatur, kylfläktar, kylflänsrenhet och laddning. Kontrollera om installationen överskrider den tillåtna omgivningstemperaturen eller höjdgränserna och om nedstämpling krävs.
Snabb retardation eller en hög tröghetsbelastning kan returnera energi till frekvensomriktarens DC-buss. Beroende på applikation och produktdesign kan en längre retardationstid eller en lämplig bromslösning krävas.
Kontrollera motorparameternoggrannheten, styrläge, hastighetsreferenssignaler, ledningar och lastvariationer. För slutna system, inspektera relevant återkopplingsenhet och kontrollinställningar.
Granska larmkoden, försörjningsförhållandena, styrledningar, nätverkskonfiguration och jordningsarrangemang. Registrera felet innan du återställer frekvensomriktaren och konsultera produktmanualen eller kvalificerad teknisk support när orsaken fortfarande är oklar.
Förebyggande underhåll bör följa tillverkarens serviceschema och inkludera lämpliga inspektioner av ventilationsvägar, elektriska anslutningar, miljöförhållanden och feljournaler.
Industriella köpare kan minska specifikationsluckor och upphandlingsförseningar genom att förbereda en fullständig teknisk information innan de begär offerter.
Zhejiang Chuanken Electric Co., Ltd.fungerar som företagsreferens för köpare som utvärderar industriella motorstyrningsprodukter. När man diskuterar en 75kW omriktare med variabel frekvens, bör köpare tillhandahålla den avsedda tillämpningen och elektriska krav så att lämplig produktserie och konfiguration kan bekräftas.
För OEM-projekt, utrustningsuppgraderingar och distributörsanskaffning ger en jämförelse av leverantörer avseende teknisk lämplighet, dokumentation, servicestöd och totala driftskostnader en starkare grund för inköpsbeslut än att jämföra enbart nominell effekt.
En 75kW VFD styr hastigheten och driften av en kompatibel AC-motor genom att justera dess utfrekvens och spänning. Beroende på modell kan den också ge motorskydd, justerbar acceleration och retardation, övervakning och industriell styrintegration.
Det kan vara lämpligt, men enbart effekten är otillräcklig. Verifiera motorns märkström och spänning, frekvensomriktarens kontinuerliga utström, överbelastningskapacitet, belastningsklass och driftsförhållanden innan du bekräftar kompatibiliteten.
Potentiella applikationer inkluderar industripumpar, fläktar, fläktar, transportörer, blandare och kompatibla kompressorer. Lämpligheten beror på motorspecifikationer, belastningsegenskaper, erforderligt vridmoment och den valda frekvensomriktarens kapacitet.
Det kan minska energiförbrukningen i lämpliga applikationer med variabel hastighet, särskilt där pump- eller fläktbehovet förändras över tiden. Faktiska besparingar beror på lastprofil, systemdesign, drifttimmar, drivförluster och styrstrategi.
Den erforderliga spänningen beror på den specifika produktmodellen och det regionala kraftsystemet. Bekräfta matningsspänningen, fasen och frekvensen mot tillverkarens datablad istället för att anta att alla 75 kW-enheter delar samma elektriska konfiguration.
Inte varje applikation kräver en. Ett bromsmotstånd eller annan bromslösning kan behövas när lasten har hög tröghet, kräver snabb retardation eller returnerar betydande energi till frekvensomriktaren. Bekräfta kompatibilitet och storlek med tillverkaren.
Utvärdera leverantörens tekniska dokumentation, produktens lämplighet, kvalitetsprocesser, supportförmåga, garantivillkor, leveransarrangemang och förmåga att förtydliga applikationskrav. Begär de exakta modellspecifikationerna innan du gör en beställning.
Förbered motorns märkskyltdata, matningsspänning, applikationstyp, överbelastningskrav, styrfunktioner, installationsmiljö, kvantitet och leveransdestination. Dessa detaljer hjälper leverantören att utvärdera lämplig frekvensomriktarkonfiguration.
