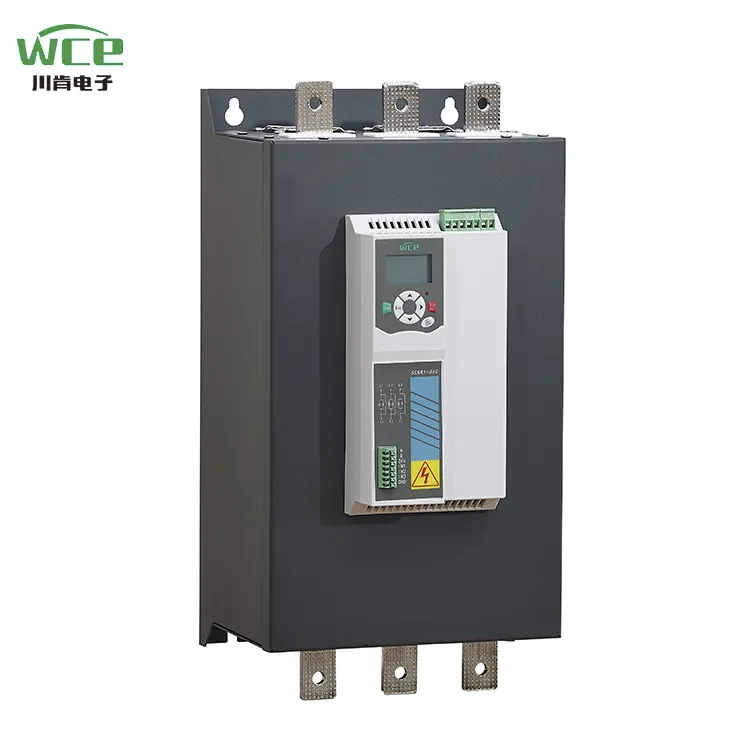

110kw turkisk inbyggd bypass mjuk starter

Intelligent interaktion och bekväm drift: 360 -serien Soft Starter är utrustad med en LCD -flytande kristallskärm. Gränssnittsdesignen är enkel och intuitiv och driftsupplevelsen är smidig och bekväm. Systemet är utrustat med visningsfunktioner på både kinesiska och engelska och stöder anpassning av specifika nationella språk och uppfyller användarnas behov i olika regioner.

Multikommunikation och fjärrintelligent kontroll: Den är utrustad med standardmodbus 485 -kommunikationsfunktionen och stöder också anpassade kommunikationsmetoder som Siemens Profibus -protokoll och mobiltelefonapp, hjälper användare att uppnå effektiv fjärrfelsökning och exakt kontroll och bryta de rumsliga begränsningarna.

Enastående prestanda och långvarig hållbarhet: Utrustad med en helt ny anpassad DC-kontaktor, jämfört med vanliga AC-kontaktorer, dess prestanda förbättras med 3 gånger, värmen minskas med 2,6 gånger, säkerheten förbättras med 25%, energibesparande effektivitet når 20%och livslängden överstiger 100 000 gånger, vilket ger tillförlitlig garanti för den stabila driften av utrustningen.

Effektiv värmeavledning och stabil drift: Utrustad med en 24V höghastighets-DC-fläkt och en innovativ 360 ° All-Round Heat Dispipation Design, ger den stark vindkraft, vilket säkerställer att utrustningen upprätthåller ett bra värmeavsläppstillstånd och stabil prestanda under hela drift.

Djupt samarbete och kvalitetsuppgradering: Vi har nått ett djupt samarbete med Hubei Taiji, ett inhemskt listat företag och antagit anpassade moduler och tyristorer, som skiljer sig från de gemensamma modulerna på marknaden. Detta förbättrar belastningskapaciteten avsevärt och lägger en solid grund för den effektiva driften av utrustningen.

Strömlinjeformad design, kostnadsbesparingar:Inget behov av att installera externa förbikopplingskontaktorer, effektivt spara installationsutrymme, minska kabelkostnaderna, förenkla installationsprocessen och göra installationen mer bekväm och snabbare.

Humaniserad design, orofri installation: Den antar ett press-typ av kontrollterminaluttag, vilket är enkelt och bekvämt att installera och använda. Tryck bara på terminalen för att slutföra ledningarna och släpp sedan den för att fixa tråden, vilket förbättrar installationseffektiviteten kraftigt.

Simuleringstest, tillförlitlig verifiering: Den är utrustad med operationssimuleringsfunktion. Även när huvudkretsen för den mjuka startaren inte är ansluten till strömförsörjningsspänningen, kan den simulera motorns start, körning och stoppprocess, vilket snabbt bekräftar om arbetstillståndet för den mjuka startens egna komponenter är normalt.

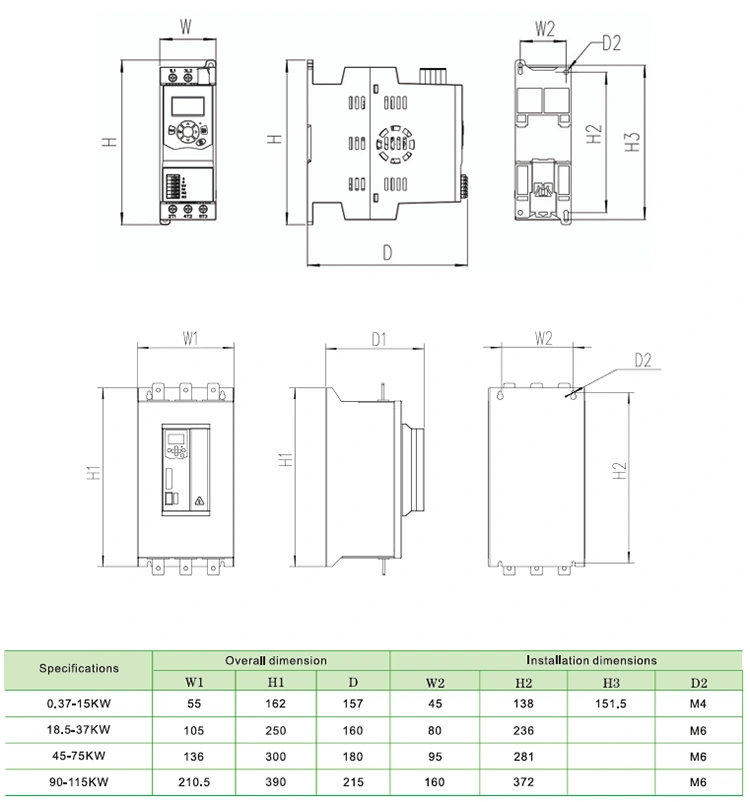

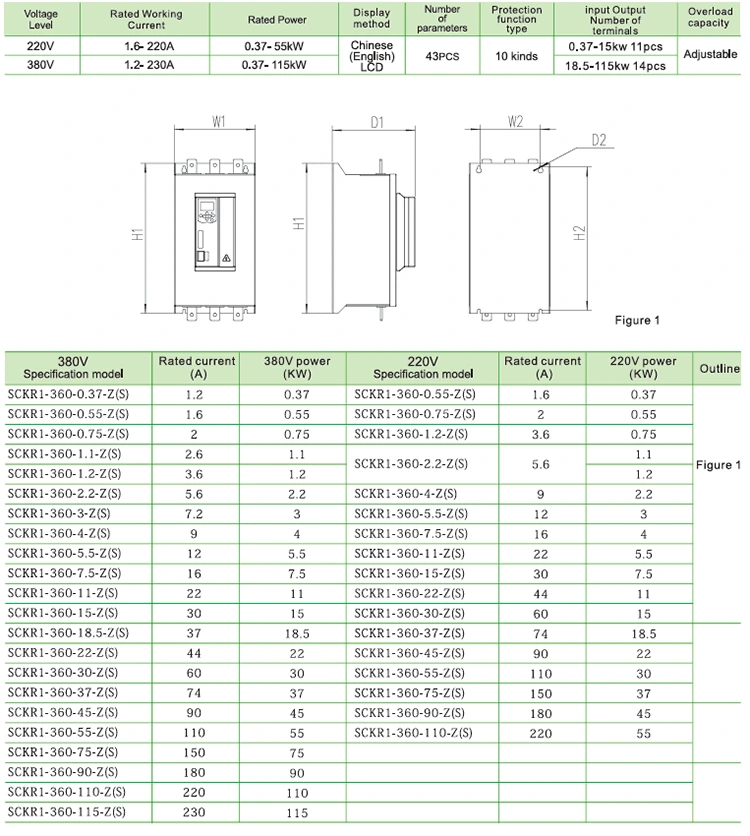

Produktparameter (specifikation)

Produktfunktion

1. Kommunikationsfunktion

Levereras med Modbus RTU -kommunikation, profibus och profinet -kommunikation kan läggas till genom att lägga till expansionskort.

2, kan vara externt tangentbord +4 rader LCD -skärm

Tangentbordet kan snabbt sättas in och tas bort för att tillgodose behoven hos fjärrdrift.

3, mer omfattande motorskyddsfunktion

Överspänningsskydd, undervolstskydd, överströmsskydd, överbelastningsskydd, skydd av underbelastning, fasförlustskydd, förbikopplingsfel, tyristorfel, trefas nuvarande obalans, överhettningsskydd, etc.

4, brett strömförsörjningsspänningsområde

Möt den huvudsakliga ingångsspänningen på 220-380V allmänt syfte.

5. pluggbara terminaler

En uppsättning kommunikationsterminaler, fyra grupper av digitala ingångsterminaler, en uppsättning analog utgång, två uppsättningar programmerbara reläer

◆ Tre-fas strömförsörjning: AC220V, AC380V ± 10%

◆ Klassad ström: 1.2A-230A,

◆ Tillämplig motor: Allmänna ekorre -bur -AC -asynkronmotor

◆ Startläge: Spänningsramp, nuvarande ramp, vridmoment

◆ Parkeringsläge: Mjukt stopp, fritt stopp ， bromsstopp, adaptivt stopp.

◆ Logisk ingång: Impedans 1,8kΩ, Power +24V

◆ Startfrekvens: Det rekommenderas att starta högst 10 gånger per timme

◆ Skyddsnivå: IP20

◆ Kylläge: Luftkylning

◆ Installationsläge: vägghängning

◆ Miljöförhållanden: Höjden överstiger 2000 meter, kapaciteten bör minskas i enlighet därmed och omgivningstemperaturen är mellan -10 och +40 ° C

Motsvarande luftfuktighet överstiger inte 95%(20 ℃ ± 5 ℃), ingen brandfarlig, explosiv, frätande gas, inget ledande damm, inomhusinstallation, bra ventilation, vibration mindre än 0,5 g

Produktansökan

Produkten kan användas i tillfällen som fläktar, vattenpumpar, jordbruksmarkbevattning och horisontell transportbandtransport.

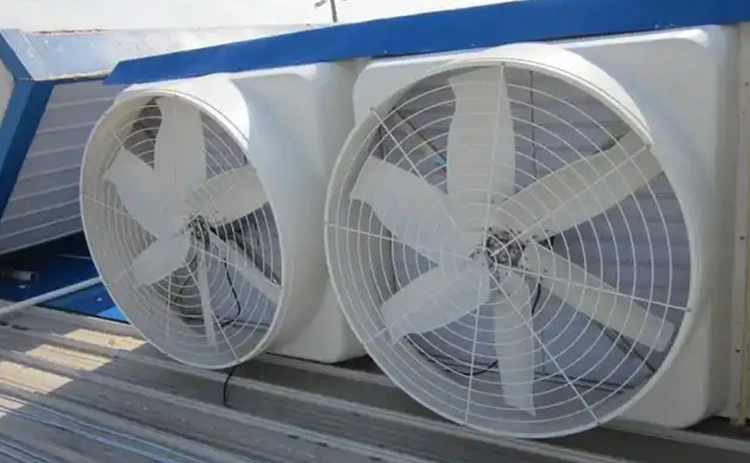

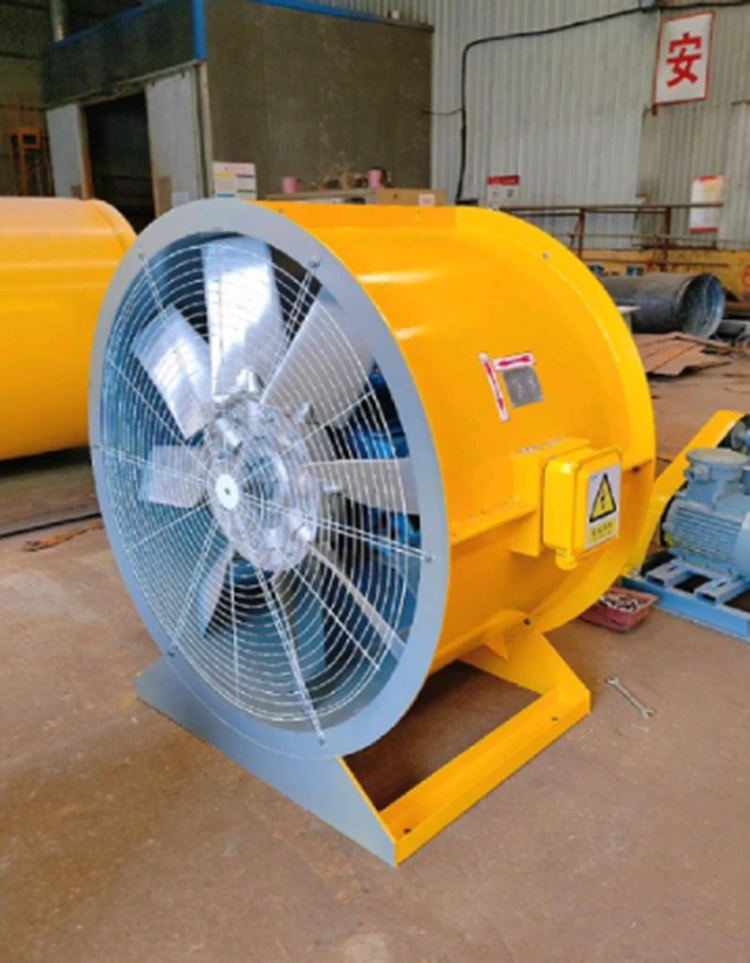

Fans

Den mjuka startaren minskar inte bara fläktens friktion och tröghet på grund av bladets och rotorns stora tröghet, utan undviker också skadan på fläktlagret, bältet, bladet och andra delar på grund av överdrivet omedelbart vridmoment. WCE: s SCKR1-360-serie mjuka startare, med deras höga kompatibilitet och energibesparande algoritmer, kan täcka olika behov från små fans till stora industrifans, vilket hjälper företag att uppnå grön och effektiv produktion. Tillämpningen av den mjuka startaren på fläkten löser effektivt problemen med hög startström och mekanisk chock, särskilt för scenariot som inte kräver hastighetsreglering men som behöver mild start och stopp. Rimligt urval och parameterinställningar är nyckeln, vilket kan förbättra systemets tillförlitlighet och ekonomi avsevärt.

Fältbevattning

Jämfört med frekvensomvandlare kostar mjuka startare mindre och är lämpliga för bevattningsscenarier utan hastighetsreglering. I fältbevattningssystemet verkar den mjuka starteren huvudsakligen på den trefas asynkronmotorn som driver vattenpumpen och antar spänningsslopstart eller nuvarande begränsade startläge, så att motorhastigheten gradvis ökas från noll till nominell hastighet och undviker den omedelbara högströmmen som genereras genom den traditionella direktstart. När du stänger av, valfri mjuk stoppfunktion, genom linjär reduktion av spänningen för att försiktigt minska pumphastigheten, hämma vattenhammareffekten. Den mjuka startaren löser effektivt problemen med hög strömpåverkan, mekanisk spänningskoncentration och vattenhammereffekten av pumpmotorn genom flexibel startstoppkontroll och flera skyddsmekanismer i fältbevattningssystemet och förbättrar systemets tillförlitlighet och ekonomi.

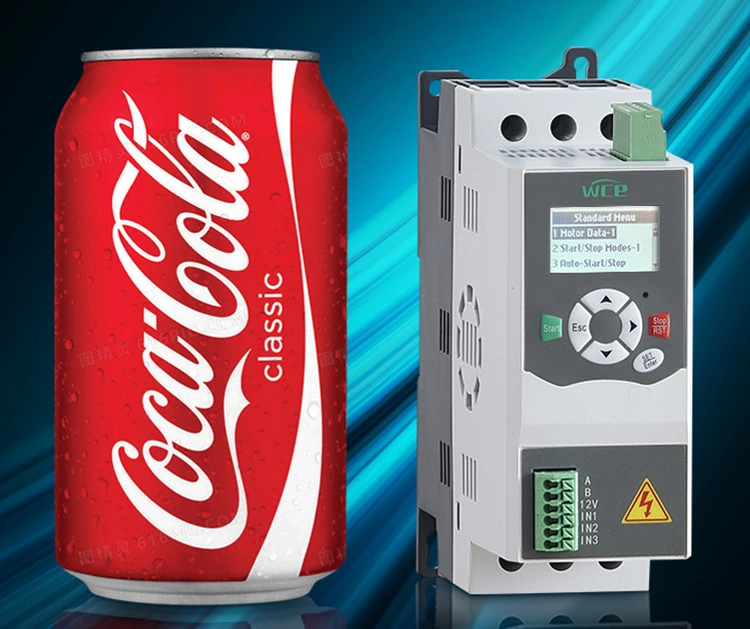

Med en mindre storlek och volym kan den direkt ersätta stjärn-delta-kontaktorer, spara material och utrymme.

Tyristorn med en inre bypass mjuk start fungerar bara under start och byter till kontaktorn under drift, så att den genererar mindre värme. Men vi installerade fortfarande en fläkt för att kyla kontaktören. Installera en fläkt för att svalna den. All18.5kW och ovan 360-serien mjuka startare är utrustade med 24V höghastighets DC-fläktar, vilket ger 360 ° All-runda värmeavledning och starkare vindkraft. Det minskar inte bara oväntade avstängningar orsakade av överhettning, utan förlänger också den mjuka startens livslängd.

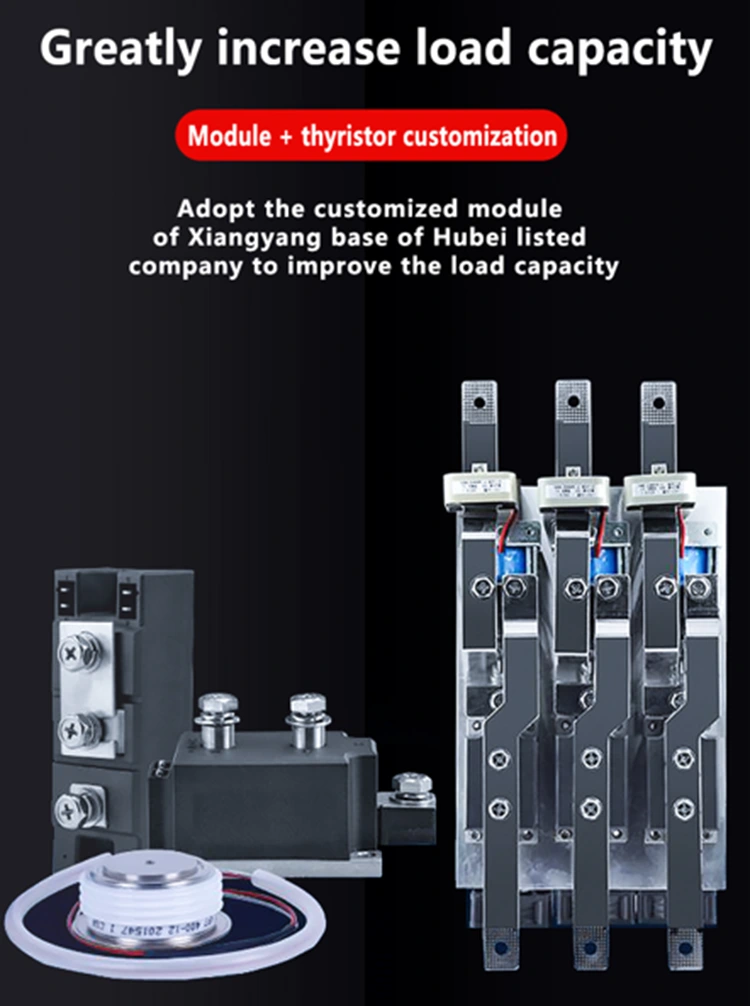

Vi har djupt samarbete med Hubei Taiji, ett inhemskt listat företag och använder anpassade moduler och tyristorer, annorlunda än de generiska modulerna som levereras på marknaden, för att förbättra lastkapaciteten. Våra DC -kontaktorer är också speciellt anpassade, alla med silverkontakter. Kontakternas kontaktyta är större och kan uppnå nästan 100 000 engagemangstider, vilket avsevärt ökar livslängden.

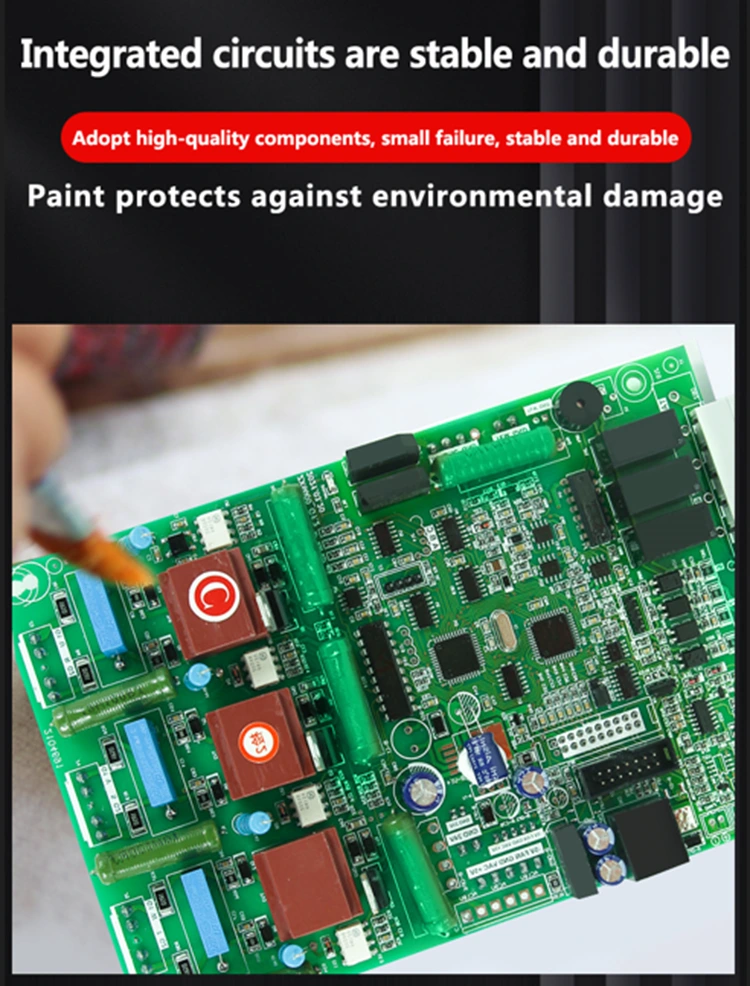

Det huvudsakliga syftet med den mjuka startkretskortet borstfärg (vanligtvis tre anti-färg, isoleringsfärg eller fuktsäker beläggning) är att skydda stabiliteten och livslängden i kretskortet i en komplex arbetsmiljö, för att säkerställa att kretskortet är längre, är vi alla anti-spakar, momhistliga, momfäste, sväckande, dammkrets. Ökad hållbarhet och säkerhet.

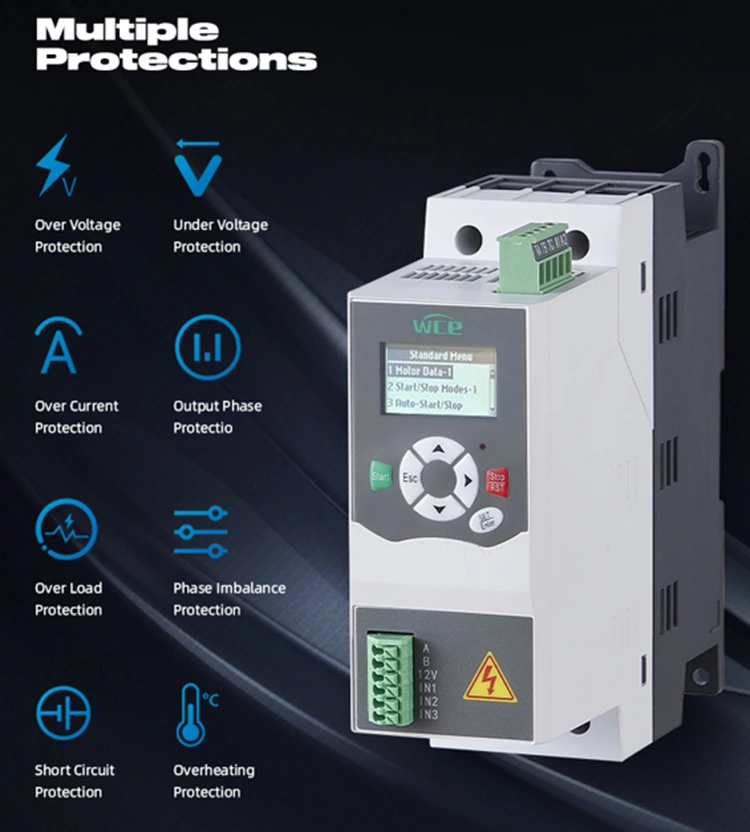

Flera skyddsfunktioner: Undervolsteringsskydd, överspänningsskydd, överströmsskydd, överbelastningsskydd, fasförlustskydd, trefasobalansskydd, etc.

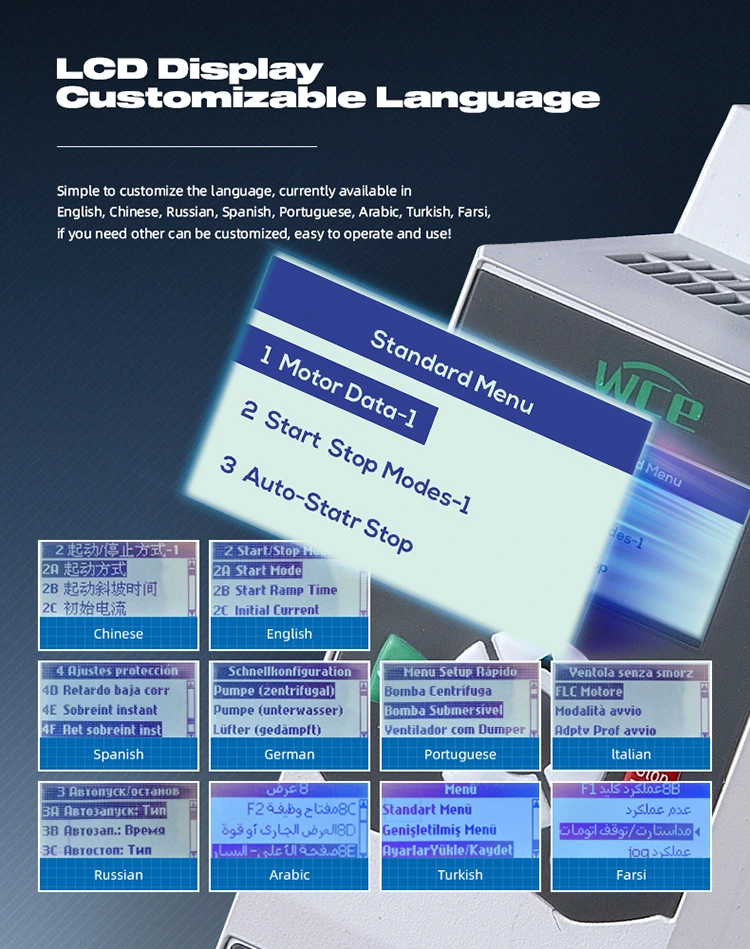

Högupplöst LCD-fyra-linjesplay, lätt att använda. Den levereras med flera nationella språkskärmar och kan anpassas vid behov.

Mjuk startkopplingsdiagram.
