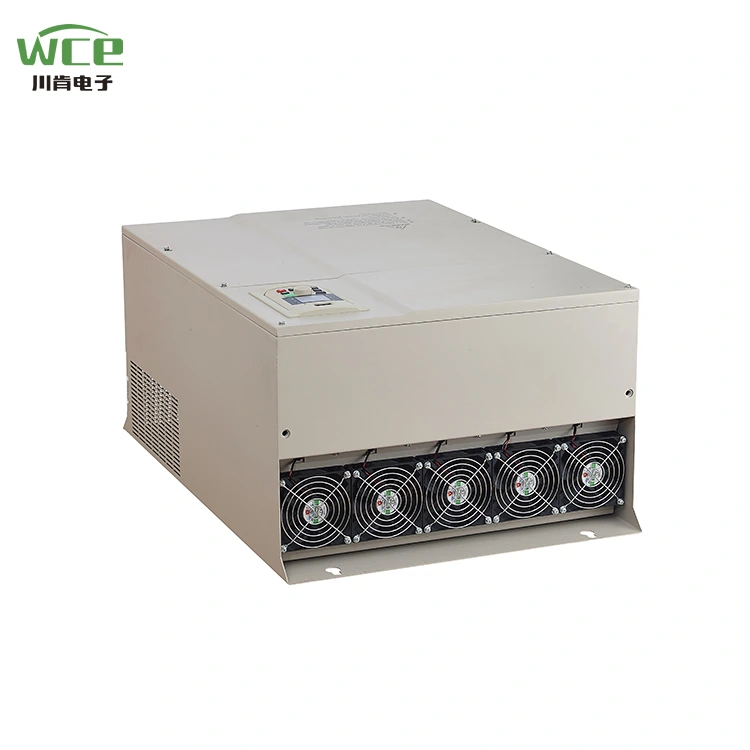

90 kW VFD AC Drive för kross

WCE: s SCK300 -serie är en hög prestanda, mångsidig frekvensomvandlare designad för industriell automatisering, allmänt används i fläktar, pumpar, transportband, krossar och annan utrustning. Dess kärna antar avancerad vektorkontrollteknologi och har egenskaperna för reglering av hög precision, energibesparing, hög effektivitet och stabil drift för att tillgodose behoven hos olika industriella scenarier. Dessutom kan SCK300 uppgraderas till SCK350 genom att uppgradera kontrollkortet, varefter expansionskort kan läggas till och appliceras på utrustning som kranar.

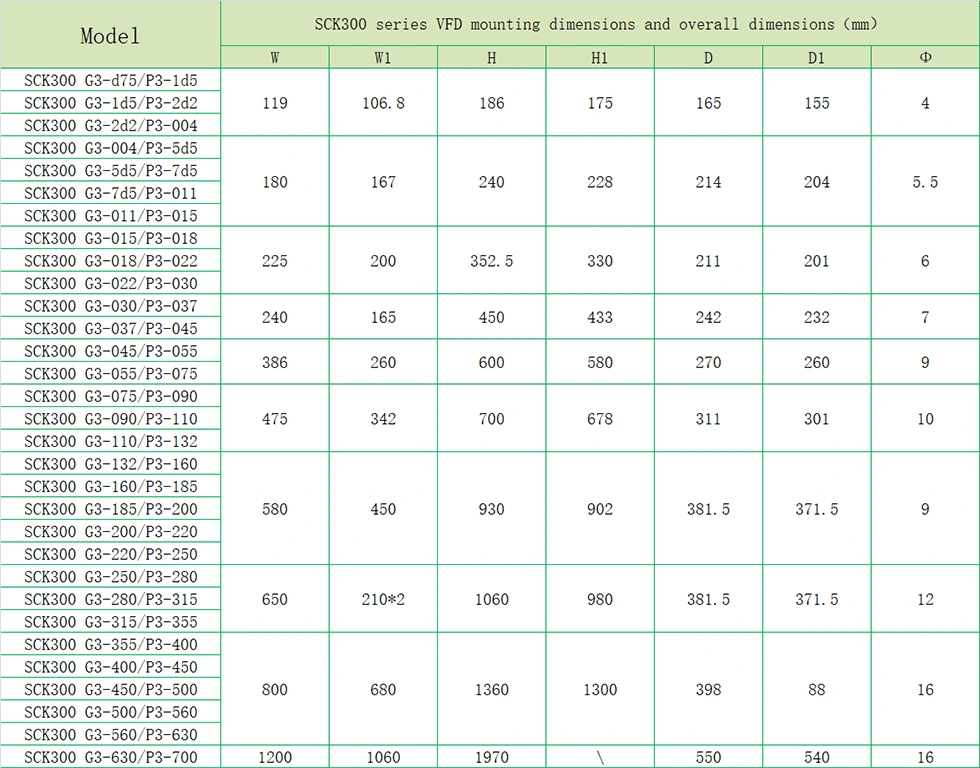

Produktparameter (specifikation)

Produktfunktion

● I/O -funktioner

◆ Ingångsspänningsområde: 220V/380V/660V ± 15%

◆ Ingångsfrekvensområde: 47 ~ 63Hz

◆ Utgångsspänningsområde: 0 ~ Klassad ingångsspänning

Utgångsfrekvensområde: 0 ~ 400Hz

● Perifera gränssnittsfunktioner

◆ Programmerbar digital ingång: 8 ingång

◆ Programmerbar analog ingång: AI1: 0 ~ 10V ingång, AI2: 0 ~ 10V eller 0 ~ 20mA ingång

◆ Öppen samlarutgång: 1 utgång

◆ Reläutgång: 2 utgångar

◆ Analog utgång: 2 utgångar, 0/4 ~ 20mA respektive 0 ~ 10V

● Tekniska prestandaegenskaper

◆ Kontrollläge: Ingen PG -vektorkontroll, v/f -kontroll, vridmomentkontroll.

◆ Överbelastningskapacitet: 150% nominell ström 60 -talet; 180% betygsatt nuvarande 10 -tal

◆ Starta vridmoment: Ingen PG -vektorkontroll: 0,5Hz/150% (SVC)

◆ Hastighetsförhållande: Ingen PG -vektorkontroll: 1: 100

● Funktionella funktioner

◆ Frekvensinställningsläge: Digital inställning, analog inställning, seriell kommunikationsinställning, multi-hastighet, PID-inställning, etc.

◆ PID -kontrollfunktion

◆ Multi-hastighetskontrollfunktion: 16 hastighetskontroll

◆ Svängfrekvenskontrollfunktion

◆ Omedelbar strömavbrott utan att stoppa funktionen

◆ Snabb/jognyckelfunktion: Multifunktion på genvägsnyckel fritt definierad av användare

Ep

◆ Ge upp till 25 typer av felskyddsfunktioner: över ström, över spänning, under spänning, över temperatur, fasförlust, överbelastning och andra skyddsfunktioner

Produktansökan

Produkter kan användas i metallurgi och kemisk industri, kompressorer, kranar, kommunala tekniska tillfällen.

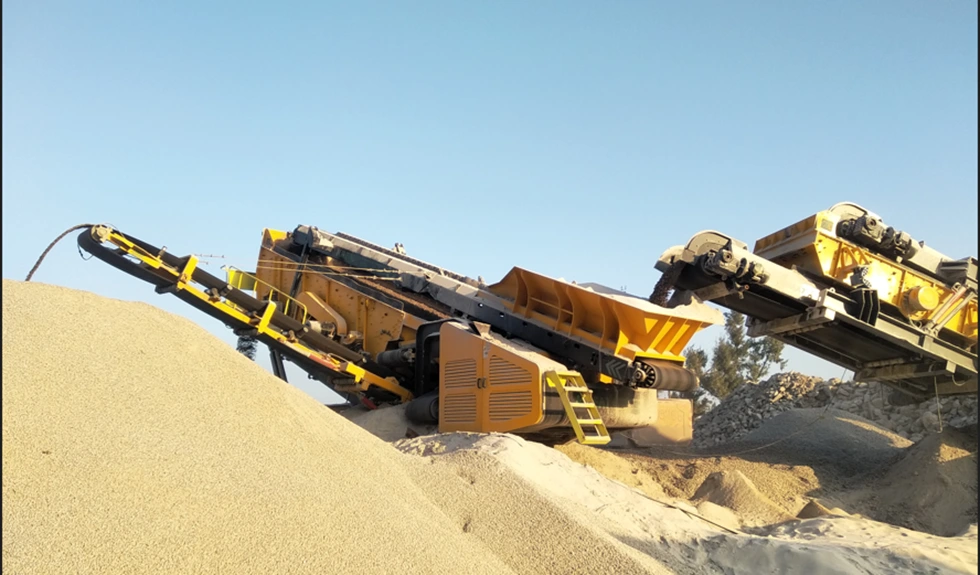

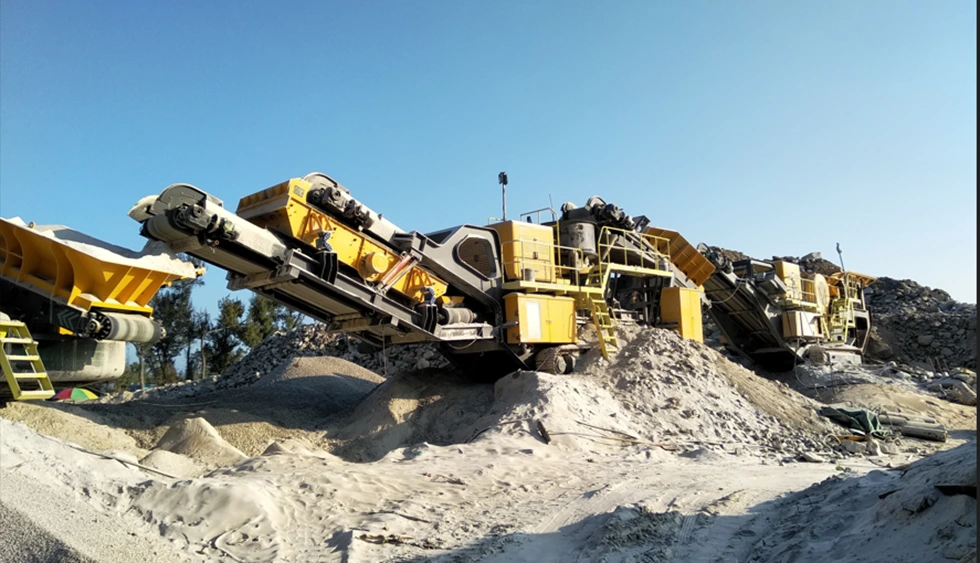

Kross, sorterar stenar i olika storlekar.

VFD används allmänt i krossindustrin, den kan användas i påverkan kross, käkkross, konkross, hammarkross, etc. kan användas i högeffekt värd, minska startströmmen, justera krossens hastighet, när hastigheten reduceras, men kan också spara cirka 50%. Frekvensomvandlaren som används i krossen kan minska den mekaniska påverkan och förlänga utrustningens livslängd.

Fältbevattning

Vid jordbruksbevattning är VFD för konstant tryckvattenförsörjning nästan standard. Först och främst, i processen med att starta pumpen, kan VFD gradvis öka sin driftsfrekvens, så att pumpen kan löpa långsamt, så att vattnet inte orsakar för mycket påverkan på rörledningen. VFD kan sedan användas i samband med en fjärrtrycksmätare eller trycksensor för att utjämna trycket i våra rör. Slutligen kan VFD kontrollera tryckskyddsrörledningen, men också genom sin egen överbelastning, underbelastning, övertryck, undertrycksskydd för att minska pumpen.

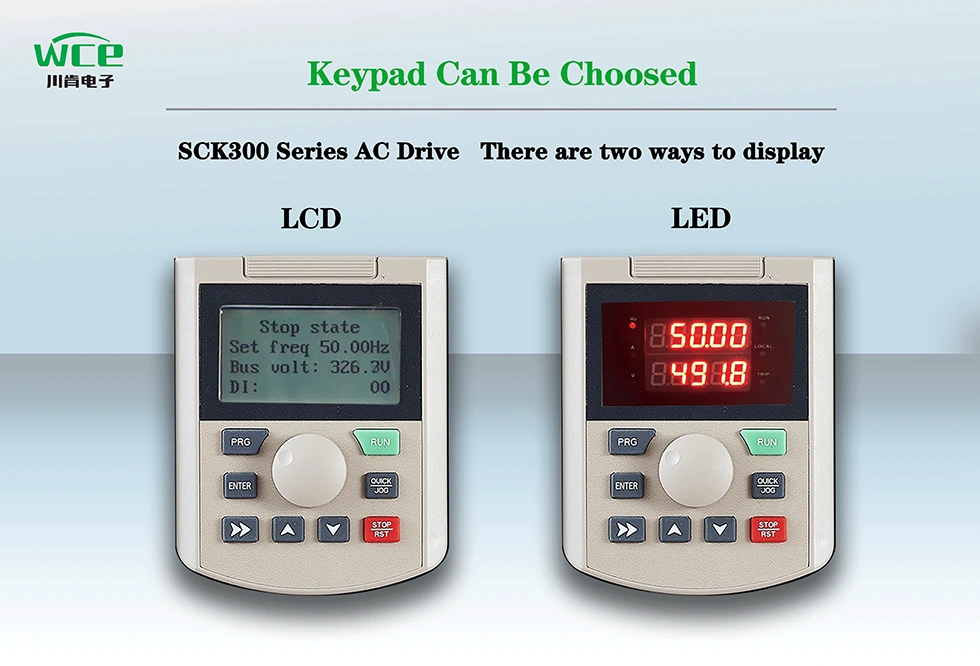

Två visningslägen finns tillgängliga:

1.LCD Display: Kom med kinesisk och engelska display, du kan också anpassa ryska, portugisiska, spanska, persiska och andra språk.

2.Led Display: Traditionell Digital Tube Display, Double Line Display, Observera två uppsättningar data samtidigt.

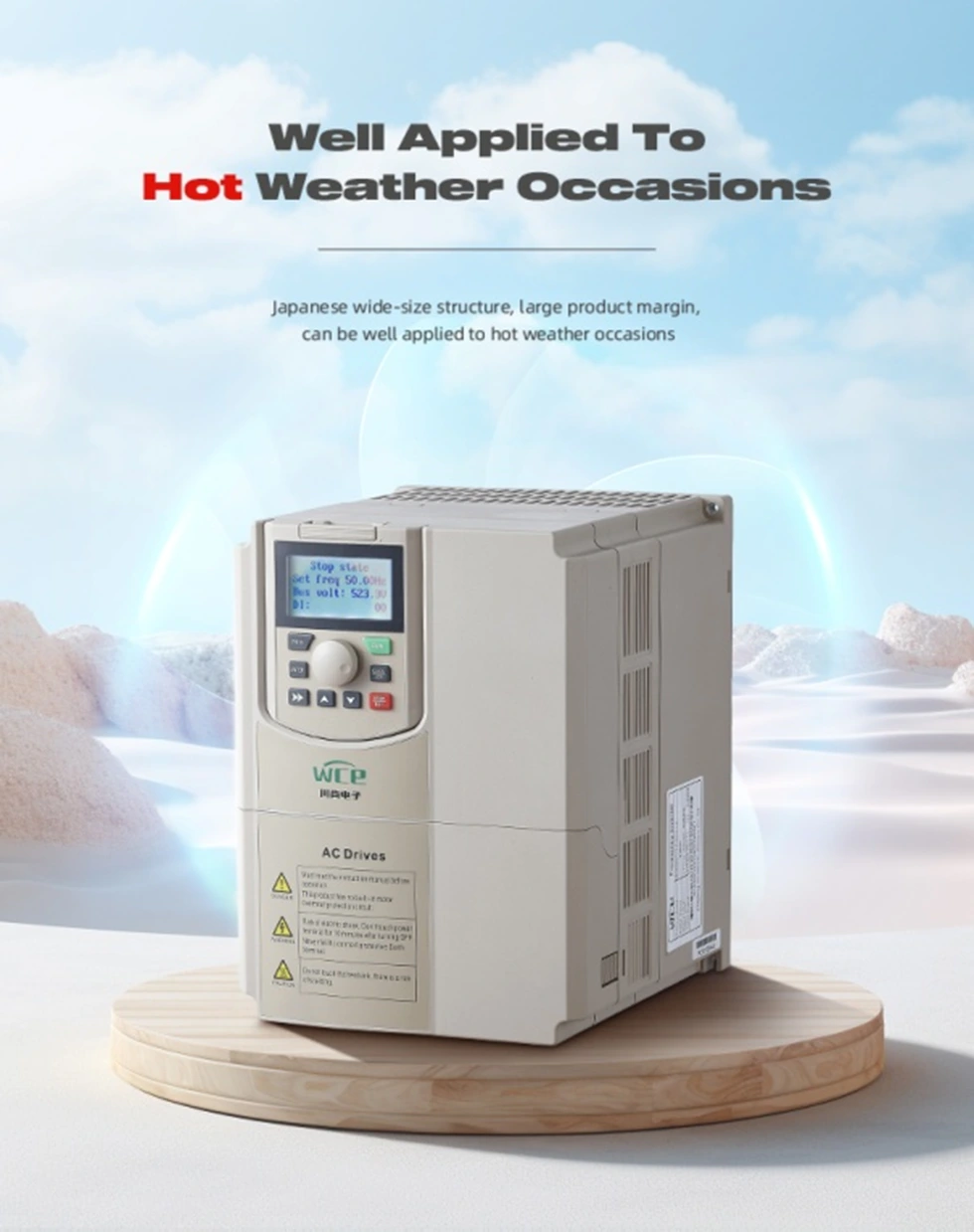

VFD -volymen är stor struktur, större radiator, produktutnyttjandehastighet, kan fungera normalt i varm miljö som tropisk.

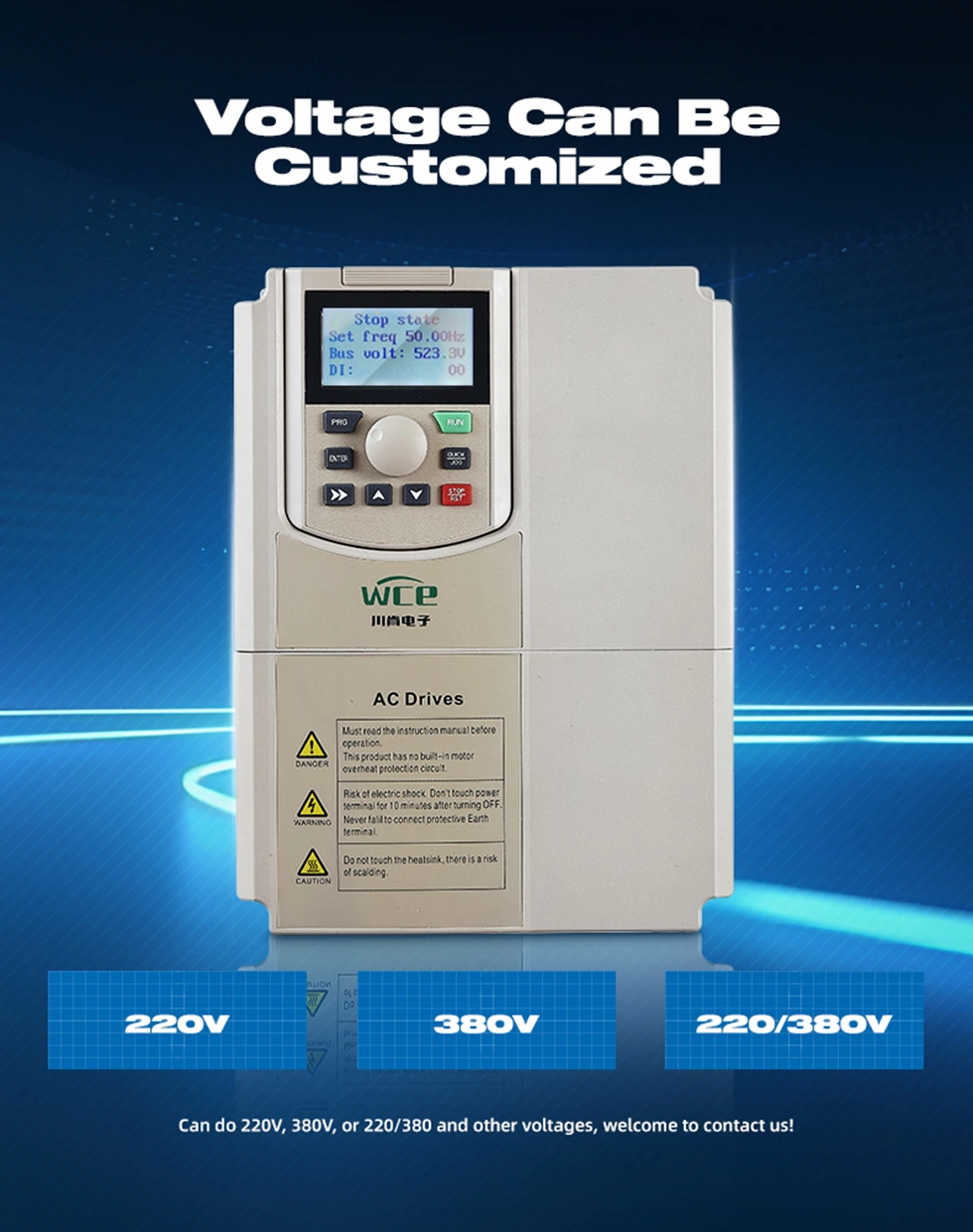

Olika typer av ingångs- och utgångslägen kan anpassas:

1.3P 380V Ingång till 3P 380V -utgång.

2. 3P220V Ingång till 3P220V -utgång.

3. 3P660V Ingång till 3P660V -utgång.

4. 1P220V Ingång till 3P 380V -utgång.

5. 1P220V Ingång till 3P220V -utgång.

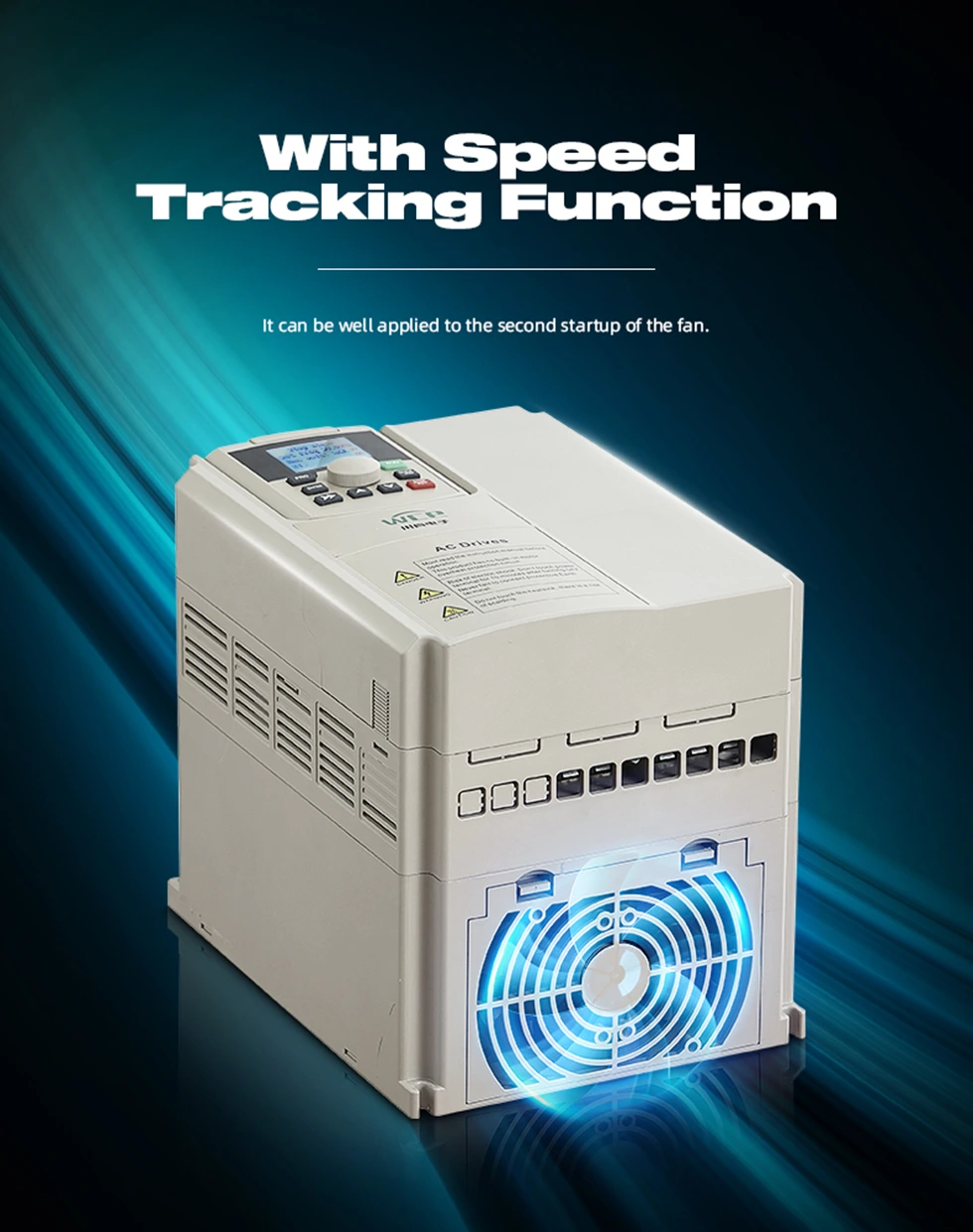

Med hastighetsspårningsfunktion kan bättre dubbla start.

Den levereras med Modbus RTU -kommunikation och kan också implementera Modbus TCP, PRPFIBUS och PROFINET genom att lägga till expansionskort.

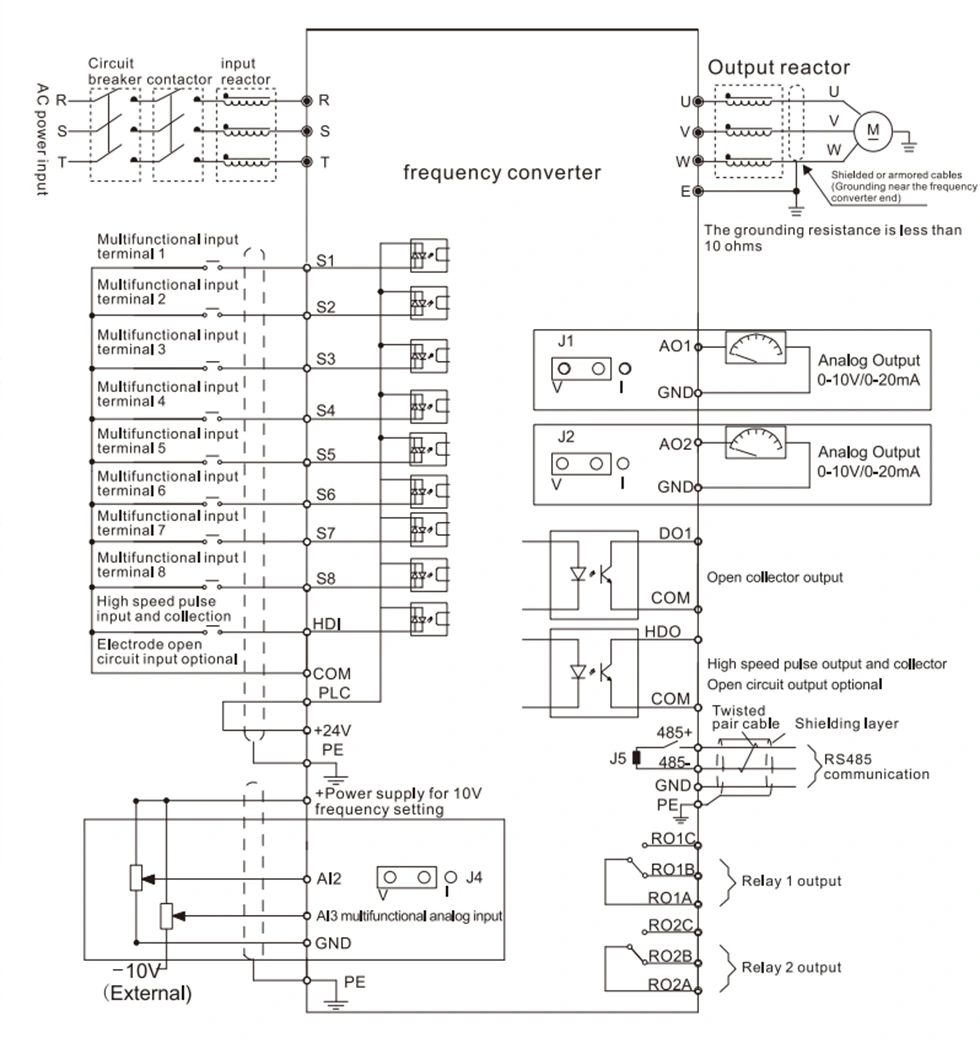

VFD -kopplingsdiagram.
